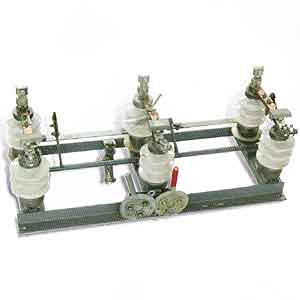

Разъединители РЛНД и РЛК
контактный коммутационный аппарат, который обеспечивает в отключенном положении изоляционный промежуток, удовлетворяющий нормированным требованиям.
Примечания:
- Разъединитель способен размыкать и замыкать цепь при малом токе или малом изменении напряжения на выводах каждого из его полюсов. Он также способен проводить токи при нормальных условиях в цепи и проводить в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание.
- Малые токи - это такие токи, как емкостные токи вводов, шин, соединений, очень коротких кабелей, токи постоянно соединенных ступенчатых сопротивлений выключателей и токи трансформаторов напряжения и делителей. Для номинальных напряжений до 330 кВ включительно ток, не превышающий 0,5 А, считается малым током по этому определению; для номинального напряжения от 500 кВ и выше и токов, превышающих 0,5 А, необходимо проконсультироваться с изготовителем, если нет особых указаний в руководствах по эксплуатации разъединителей.
- К малым изменениям напряжения относятся изменения напряжения, возникающие при шунтировании регуляторов индуктивного напряжения или выключателей.
- Для разъединителей номинальным напряжением от 110 кВ и выше может быть установлена коммутация уравнительных токов.
Особенности применения разъединителей
Разъединители используются для видимого отделения участка электрической сети на время ревизии или ремонта оборудования, для создания безопасных условий работы и отделения от смежных частей электрооборудования, находящихся под напряжением, для создания которых разъединители комплектуются блокировкой включенного (отключенного) положения и заземляющими ножами, исключающими подачу напряжения на выведенный в ремонт участок сети. Также разъединители применяются для переключения присоединений с одной системы шин на другую, в электроустановках с несколькими системами шин.
Согласно Правилам технической эксплуатации электроустановок разрешалось (возможны отклонения в зависимости от Правил, которым подчиняется организация, в чьем ведении находится электроустановка) отключение и включение разъединителями:
- нейтралей силовых трансформаторов 110—220 кВ;
- заземляющих дугогасящих реакторов 6 — 35 кВ при отсутствии в сети замыкания на землю;
- намагничивающего тока силовых трансформаторов 6 — 500 кВ;
- зарядного тока и тока замыкания на землю воздушных и кабельных линий электропередачи;
- зарядного тока систем шин, а также зарядного тока присоединений с соблюдением требований нормативных документов.
В кольцевых сетях 6 — 10 кВ разрешается отключение разъединителями уравнительных токов до 70 А и замыкание сети в кольцо при разности напряжений на разомкнутых контактах разъединителей не более, чем на 5 %.
Допускается отключение и включение трёхполюсными разъединителями наружной установки при напряжении 10 кВ и ниже нагрузочного тока до 15 А.
Допускается дистанционное отключение разъединителями неисправного выключателя 220 кВ и выше, зашунтированного одним выключателем или цепочкой из нескольких выключателей других присоединений системы шин (схема четырехугольника, полуторная и т.п.), если отключение выключателя может привести к его разрушению и обесточиванию подстанции.
