"Матрица" однофазные

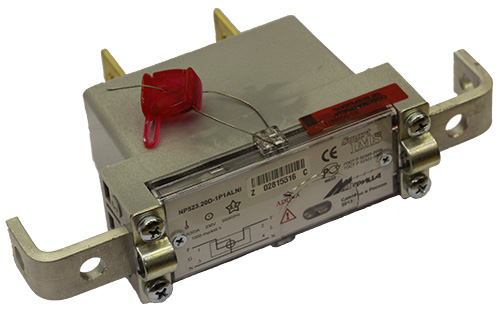

NP 523
ОПИСАНИЕ
Счетчик NP523 - это интеллектуальное многофункциональное устройство, являющееся частью АИИС КУЭ "Матрица".
Cчетчик предназначен для наружного монтажа в разрыв провода и эксплуатации в диапазоне температур от -400 до +700 С и может быть установлен у однофазных абонентов в частном секторе и в садовых товариществах. Счетчик NP523 отличает оптимальное соотношение цены и функционала, высокая надежность, хорошая защищенность от внешних воздействий.
Основные функции счетчика NP523:
- измерение и учет активной энергии;
- многотарифный учет электроэнергии (доступно до трех временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной мощности, среднеквадратичного тока, среднеквадратичного напряжения, температуры;
- возможность считывания суточных и 60-минутных профилей;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения;
- возможность дистанционного считывания данных и конфигурирования счетчика.
Счетчик NP-523 обладает рядом уникальных преимуществ:
- монтаж на опоре в разрыв несущего провода в недосягаемости абонента;
- эффективное противодействие попыткам хищения электроэнергии;
- степень защищенности корпуса IP54;
- передача данных без дополнительных коммуникаций по силовым проводам 0,4 кВ;
- возможность подключения Удаленного дисплея для контроля показаний абонентом;
Технические характеристики
| Номинальное напряжение | 220 - 240 В |
| Частота сети | 50 (60) ±1Гц |
| Базовый ток | 5 А |
|
Максимальный ток: при 50°C при 60°C при 70°C |
50 A 40 A 35 A |
| Класс точности | 1,0 |
| Основной коммуникационный интерфейс | PL (Силовая линия) |
| Доп. коммуникационный интерфейс | Оптический порт |
| Чувствительность | 0,02 А |
|
Мощность, потребляемая цепями напряжения активная, не более полная, не более |
1,0 Вт 5,0 ВА |
| Мощность, потребляемая цепями тока | 0,05 ВА |
| Масса, не более | 0,5 кг |
| Габаритные размеры, (мм) | 188х115х48 |
| Средний срок службы, не менее | 30 лет |
| Средняя наработка до отказа счетчика | 144000 часов |
| Датчик тока | прецизионный шунт |
| Датчик напряжения | резистивный делитель |
| Степень защиты оболочкой | IP54 |
| Стандартный уход часов в сутки при 25°C | ± 0,5 с |
| Интервал между поверками | 16 лет |
| Рабочий диапазон температур счетчика | -400С...+700С |

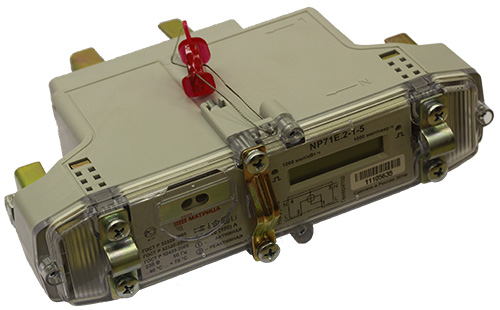

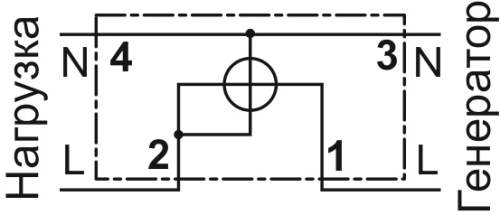

NP71E.2-1-5
ОПИСАНИЕ
Однофазный SPLIT-счетчик NP71E.2-1-5 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Счетчик NP71E.2-1-5 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, устанавливается у однофазных абонентов в частном секторе. Счетчик имеет уличное исполнение и предназначен для монтажа в разрыв провода рядом с опорой. Крепление счетчика непосредственно на провод СИП снижает затраты на монтаж и сборку щитов учета.
Счетчик NP71E.2-1-5 собирает информацию и передает ее в Центр с использованием встроенного PLC-модема. Счетчик может передавать информацию на пользовательский дисплей CIU7 напрямую без УСПД.
Основные функции счетчика NP71E.2-1-5:
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до трех временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- дистанционное считывание данных и конфигурирование счетчика.
Отличительные особенности счетчика NP71E.2-1-5:
- монтаж в разрыв провода рядом с опорой вне зоны доступа абонента
- класс защищенности корпуса IP65
- дистанционное обновление программного обеспечения счетчика
- поддержка модуляции S-FSK, OFDM PRIME
- усиленное шифрование передаваемой информации
- работа с пользовательским дисплеем CIU без помощи УСПД.
Технические характеристики
|
Класс точности активная энергия |
1 |
| Базовый ток | 10 А |
| Минимальный ток | 0,5 А |
| Максимальный ток | 100 А |
|
Стартовый ток активная энергия |
0,040А |
| Номинальное напряжение | 230 В |
| Рабочий диапазон напряжений | 184...276 В |
| Предельный рабочий диапазон напряжений | 115...276 В |
| Частота сети | 50 Гц ± 1 Гц |
|
Постоянная счетчика активная энергия реактивная энергия |
1000 имп/кВт∙ч |
| Рабочий диапазон температур счетчика | -40 °C ... +70 °C |
| Рабочий диапазон температур ЖКИ счетчика | -30 °C ... +70 °C |
| Точность хода часов (при 25 °C) | < 0,5 с / 24 ч |
| Полное потребление цепями тока, не более | 0,2 В∙А |
| Полное потребление цепями напряжения (активной/полной мощности), не более | 1,5 Вт / 10 В∙А |
| Тип подключения |
непосредственного |
| Класс защиты IP | IP65 |
| Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора) |
2400 бод (S-FSK) |
| Интервал между поверками | 16 лет |
| Срок службы батарейки, не менее | 20 лет |
| Средний срок службы, не менее | 30 лет |
| Средняя наработка на отказ счетчика, не менее | 144 000 ч |
| Габариты | 202×169×59,5 мм |
| Масса, не более | 1,3 кг |
| Дисплей | без подсветки |
| Силовое реле для управления нагрузкой | 100 А |
| Датчики: |
вскрытия корпуса |
Коммуникационные интерфейсы
| Интерфейс |
NP71E.2-1-5 |
| Основной канал PLC |
+
|
| Оптический интерфейс |
+
|
| FSK-132 |
+
|
| USB (модули под крышкой клеммника) |
-
|
Габаритные размеры счетчика:

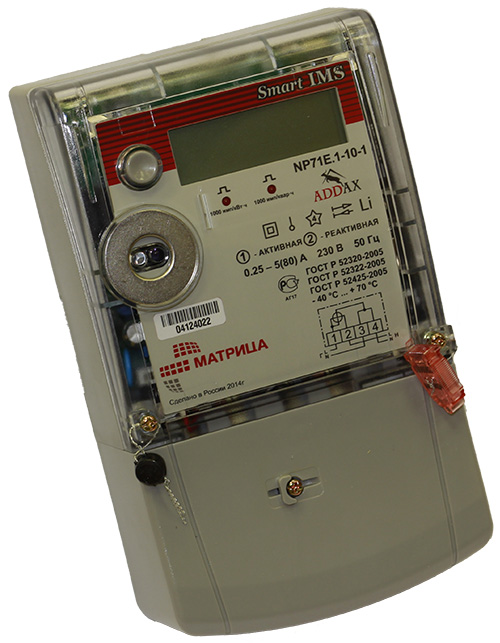

NP71E.1-10-1
ОПИСАНИЕ
Однофазный счетчик NP71E.1-10-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Однофазный счетчик NP71E.1-10-1 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, устанавливается у однофазных абонентов в многоквартирных домах, а также у маломощных абонентов мелкомоторного сектора.
Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема.
Основные функции счетчика NP71E.1-10-1:
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- дистанционное считывание данных и конфигурирование счетчика.
Датчики для исключения попыток несанкционированного доступа:
- датчик вскрытия корпуса счетчика;
- датчик вскрытия крышки клеммника;
- датчик сильного внешнего магнитного поля;
- датчик дифференциального тока.
Отличительные особенности счетчика NP71E.1-10-1:
- дистанционное обновление программного обеспечения счетчика
- поддержка модуляции FSK, SFSK, OFDM
- усиленное шифрование передаваемой информации.
Технические характеристики
|
Класс точности активная энергия |
1 |
| Базовый ток | 5 А |
| Минимальный ток | 0,25 А |
| Максимальный ток | 80 А |
|
Стартовый ток активная энергия |
0,020А |
| Номинальное напряжение | 230 В |
| Рабочий диапазон напряжений | 184...276 В |
| Предельный рабочий диапазон напряжений | 115...276 В |
| Частота сети | 50 Гц ± 1 Гц |
|
Постоянная счетчика активная энергия реактивная энергия |
1000 имп/кВт∙ч 1000 имп/квар∙ч |
| Рабочий диапазон температур счетчика | -40 °C ... +70 °C |
| Рабочий диапазон температур ЖКИ счетчика | -40 °C ... +70 °C |
| Точность хода часов (при 25 °C) | < 0,5 с / 24 ч |
| Полное потребление цепями тока, не более | 1 В∙А |
| Полное потребление цепями напряжения (активной/полной мощности), не более | 2 Вт / 10 В∙А |
| Тип подключения |
непосредственного |
| Класс защиты IP | IP54 |
| Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора) |
100 бод (FSK) |
| Интервал между поверками | 16 лет |
| Срок службы батарейки, не менее | 20 лет |
| Средний срок службы, не менее | 30 лет |
| Средняя наработка на отказ счетчика, не менее | 144 000 ч |
| Габариты | 213,5×127,5×62 мм |
| Масса, не более | 0,9 кг |
| Дисплей | с подсветкой |
| Силовое реле для управления нагрузкой | 80 А |
| Датчики: |
вскрытия корпуса |
Коммуникационные интерфейсы:
| Основной канал PLC |
+
|
| Оптический интерфейс |
+
|
| FSK-132 |
-
|
| USB (модули под крышкой клеммника) |
-
|

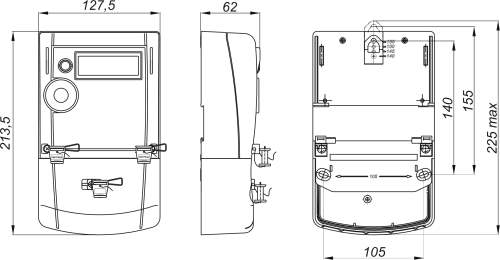

Габаритные размеры счетчика:
NP71E.1-12-1
ОПИСАНИЕ
Однофазный счетчик NP71E.1-12-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Однофазный счетчикNP71E.1-12-1 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, устанавливается у однофазных абонентов в многоквартирных домах, а также у маломощных абонентов мелкомоторного сектора.
Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема (по линиям 0,4 кВ) или с использованием GSM/GPRS модуля, подключенного через встроенный под крышкой клеммника USB-модуль.
Основные функции счетчика NP71E.1-12-1:
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- дистанционное считывание данных и конфигурирование счетчика.
Датчики для исключения попыток несанкционированного доступа:
- датчик вскрытия корпуса счетчика;
- датчик вскрытия крышки клеммника;
- датчик сильного внешнего магнитного поля;
- датчик дифференциального тока.
Отличительные особенности счетчика NP71E.1-12-1:
- дистанционное обновление программного обеспечения счетчика;
- поддержка модуляции FSK, SFSK, OFDM;
- усиленное шифрование передаваемой информации.
Технические характеристики
|
Класс точности активная энергия |
1 |
|
Базовый ток |
5 А |
|
Минимальный ток |
0,25 А |
|
Максимальный ток |
80 А |
|
Стартовый ток активная энергия |
0,020А |
|
Номинальное напряжение |
230 В |
|
Рабочий диапазон напряжений |
184...276 В |
|
Предельный рабочий диапазон напряжений |
115...276 В |
|
Частота сети |
50 Гц ± 1 Гц |
|
Постоянная счетчика активная энергия реактивная энергия |
1000 имп./кВт∙ч 1000 имп./кВар∙ч |
|
Рабочий диапазон температур счетчика |
-40°C...+70°C |
|
Рабочий диапазон температур ЖКИ счетчика |
-40°C...+70°C |
|
Точность хода часов (при 25 °C) |
< 0,5 с / 24 ч |
|
Полное потребление цепями тока, не более |
0,04 В∙А |
|
Полное потребление цепями напряжения (активной/полной мощности), не более |
2,6 Вт / 9,5 В∙А |
|
Тип подключения |
Прямого включения |
|
Класс защиты IP |
IP54 |
|
Скорость передачи данных по основному каналу связи |
100 бит/с (FSK) |
|
Интервал между поверками |
16 лет |
|
Срок службы батарейки, не менее |
20 лет |
|
Средний срок службы, не менее |
30 лет |
|
Средняя наработка на отказ счетчика, не менее |
144 000 ч |
|
Габариты |
(213,5×127,5×62) мм |
|
Масса, не более |
0,88 кг |
|
Дисплей |
с подсветкой |
|
Силовое реле для управления нагрузкой |
80 А |
|
Датчики: |
вскрытия корпуса |
Коммуникационные интерфейсы:
|
Основной канал PLC |
+ |
|
Оптический интерфейс |
+ |
|
FSK-132 |
- |
|
USB (модули под крышкой клеммника) |
+ |

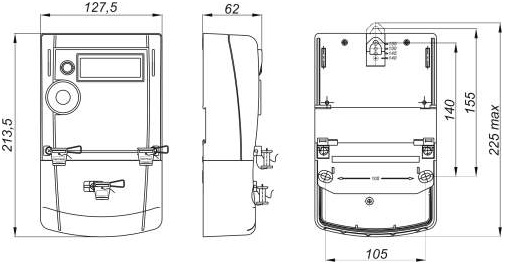

Габаритные размеры счетчика:

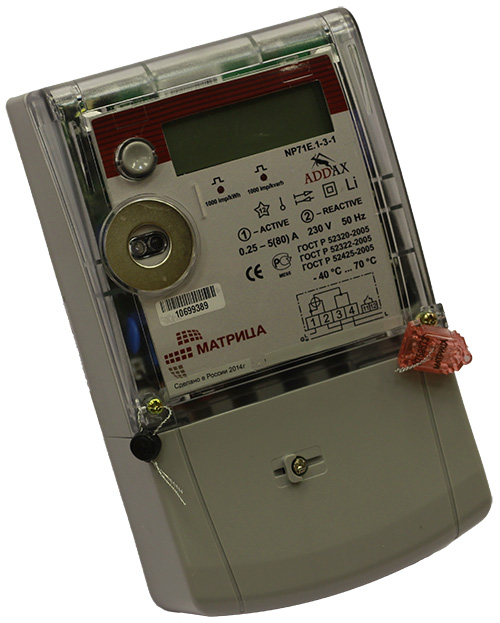

NP71E.1-3-1
ОПИСАНИЕ
Однофазный счетчик NP71E.1-3-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Однофазный счетчик NP71E.1-3-1 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, устанавливается у однофазных абонентов в многоквартирных домах, а также у маломощных абонентов мелкомоторного сектора.
Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема.
Основные функции счетчика NP71E.1-3-1:
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до трех временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- дистанционное считывание данных и конфигурирование счетчика.
Датчики для исключения попыток несанкционированного доступа:
- датчик вскрытия корпуса счетчика;
- датчик вскрытия крышки клеммника;
- датчик сильного внешнего магнитного поля;
- датчик дифференциального тока.
Отличительные особенности счетчика NP71E.1-3-1:
- дистанционное обновление программного обеспечения счетчика
Технические характеристики
|
Класс точности активная энергия |
1 |
| Базовый ток | 5 А |
| Минимальный ток | 0,25 А |
| Максимальный ток | 80 А |
|
Стартовый ток активная энергия |
0,020А |
| Номинальное напряжение | 230 В |
| Рабочий диапазон напряжений | 184...276 В |
| Предельный рабочий диапазон напряжений | 115...276 В |
| Частота сети | 50 Гц ± 1 Гц |
|
Постоянная счетчика активная энергия реактивная энергия |
1000 имп/кВт∙ч |
| Рабочий диапазон температур счетчика | -40 °C ... +70 °C |
| Рабочий диапазон температур ЖКИ счетчика | -30 °C ... +70 °C |
| Точность хода часов (при 25 °C) | < 0,5 с / 24 ч |
| Полное потребление цепями тока, не более | 1 В∙А |
| Полное потребление цепями напряжения (активной/полной мощности), не более | 2 Вт / 10 В∙А |
| Тип подключения |
непосредственного |
| Класс защиты IP | IP54 |
| Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора) |
|
| Интервал между поверками | 16 лет |
| Срок службы батарейки, не менее | 20 лет |
| Средний срок службы, не менее | 30 лет |
| Средняя наработка на отказ счетчика, не менее | 144 000 ч |
| Габариты | 213,5×127,5×62 мм |
| Масса, не более | 0,9 кг |
| Дисплей | с подсветкой |
| Силовое реле для управления нагрузкой | 80 А |
| Датчики: |
вскрытия корпуса |
Коммуникационные интерфейсы:
| Основной канал PLC |
+
|
| Оптический интерфейс |
+
|
| FSK-132 |
-
|
| USB (модули под крышкой клеммника) |
-
|
Габаритные размеры счетчика:
