РМКЭ-35-IV-УХЛ1

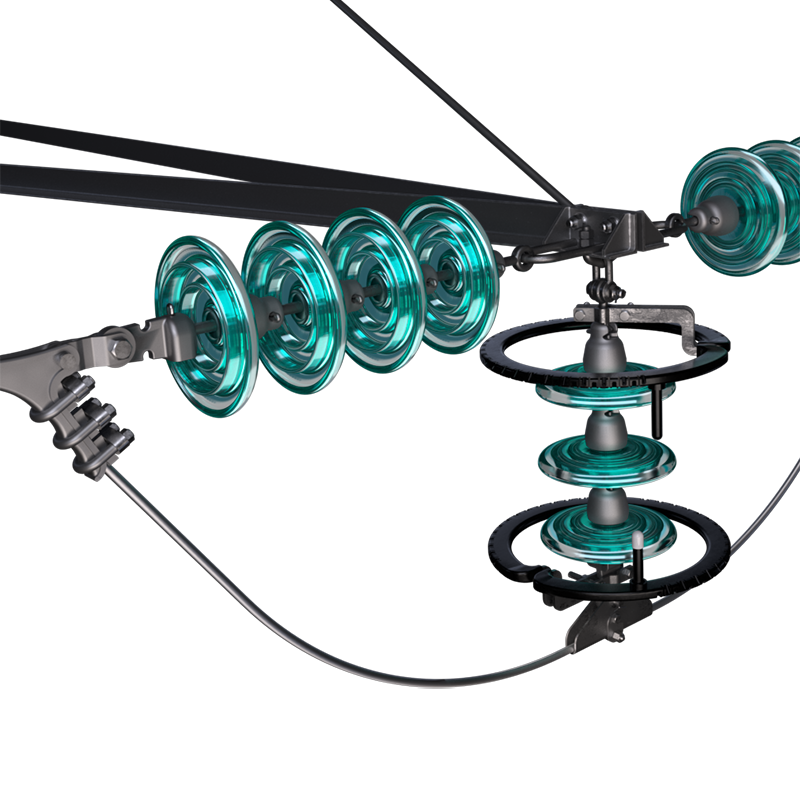

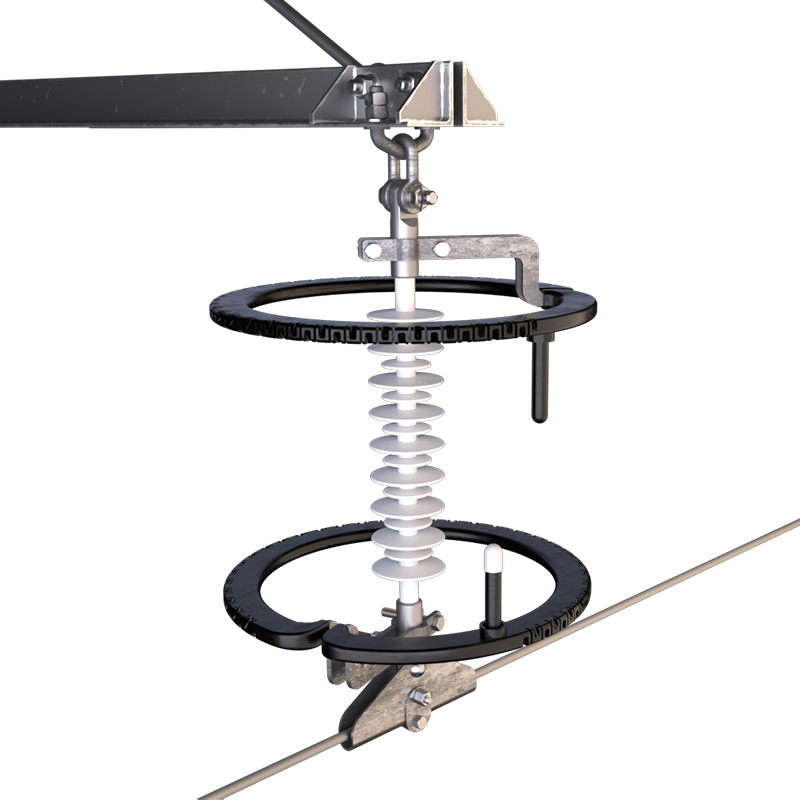

Она состоит из большого числа электродов, вмонтированных в профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные газоразрядные камеры. МКС объединена с силовым элементом (каркасом экрана). Вместе они образуют разрядный экран разрядника. При воздействии перенапряжения на разрядник сначала срабатывает МКС нижнего разрядного экрана, затем пробивается искровой промежуток между электродом-индикатором и обрезиненным отводом, и далее - срабатывает МКС верхнего разрядного экрана. При срабатывании разрядника происходит разрушение белой стеклянной колбы и оголение черного изоляционного слоя.

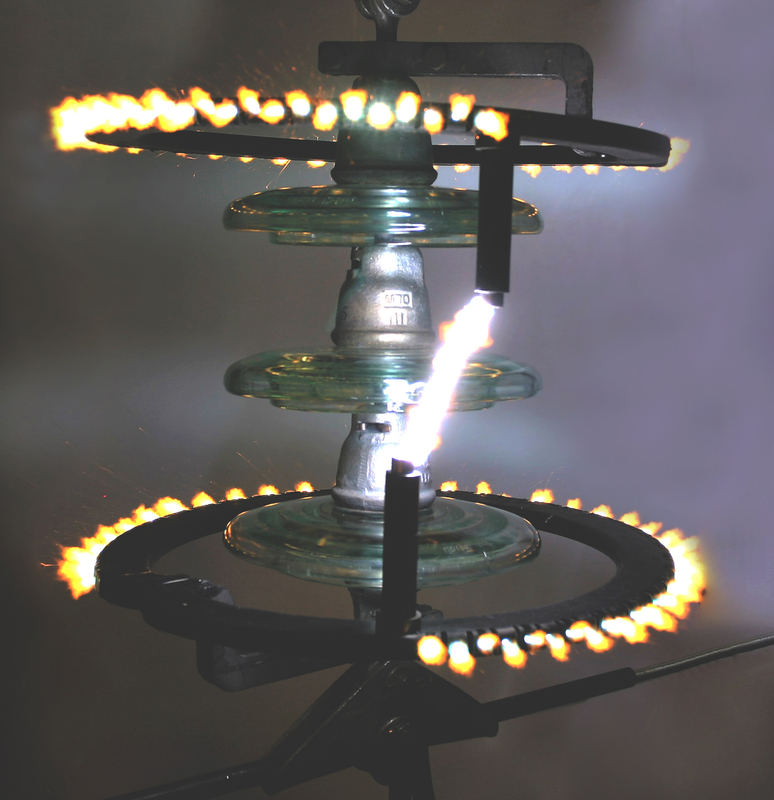

Гашение сопровождающего тока достигается за счет разбиения импульсной дуги на большое количество маленьких дуг, каждая из которых находится в ограниченном объеме газоразрядной камеры. Появление в такой камере элементарной дуги с чрезвычайно высокой температурой приводит к стремительному росту давления внутри нее, вследствие чего дуга выбрасывается наружу, где происходит ее значительное удлинение, а также интенсивное охлаждение за счет контакта с окружающим воздухом. При переходе сопровождающего тока через ноль происходит гашение дуги, и линия продолжает бесперебойную работу без отключения и АПВ.
