РДИМ-10-1,5-IV-УХЛ1

Принцип работы разрядника основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и за счет этого, а также за счет разбиения канала разряда на части с помощью промежуточных электродов, предотвращении перехода импульсного перекрытия в силовую дугу тока промышленной частоты.

При возникновении на проводе ВЛ индуктированного грозового импульса или при прямом ударе молнии в линию вдоль поверхности изоляции разрядника развивается скользящий разряд. После прохождения импульсного тока разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания и отключение ВЛ.

Технические характеристики

Установка

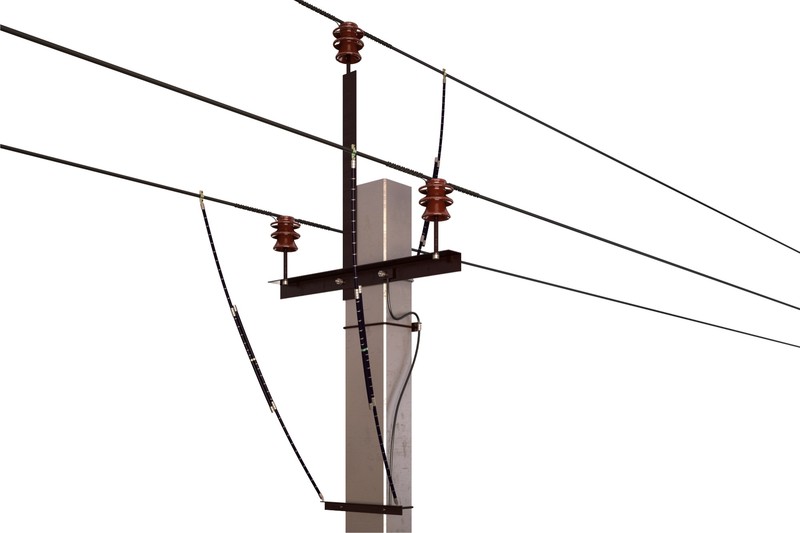

1. Защита ВЛ от индуктированных перенапряжений и ПУМ. Для защиты ВЛ от отключений при индуктированных перенапряжениях и прямых ударах молний разрядники устанавливаются по три штуки на каждую опору (по одному на фазу).
2. Защита подхода ВЛ к подстанциям. Помимо защиты непосредственно ВЛ от индуктированных перенапряжений и ПУМ, рекомендуется использование разрядников РДИМ-10-1,5-IV-УХЛ1 для защиты подходов ВЛ к подстанции от ПУМ и ограничения набегающих с ВЛ волн перенапряжения. Для этих целей разрядники устанавливаются по три штуки на каждую опору (по одному на фазу) на расстоянии 200 м до подстанции (крайние 3-4 опоры).

В общем случае установка разрядника на опору не накладывает дополнительных требований к наличию заземляющего устройства и его сопротивлению, но при этом деревянные опоры следует оснащать заземляющими спусками во избежание их расщепления. При оснащении разрядниками участков ВЛ, заземляющими устройствами должны быть оборудованы крайние опоры участка. Заземляющими устройствами также должны оборудоваться оснащенные разрядниками одиночные опоры. Заземляющие устройства должны обеспечивать величину сопротивления, указанную в нормативных документах.

Комплектация

Актуальной заменой устаревших длинно-искровых модульных разрядников
РДИМ-10-1,5-IV-УХЛ1 являются современные разрядники на мультикамерной системе РМКЭ-10-IV-УХЛ1.
Разрядники РМКЭ-10, так же как и разрядники РДИМ-10-1.5, предназначены для защиты ВЛ напряжением 6-10 кВ с защищёнными и неизолированными проводами от отключений при всех видах грозовых воздействий, в том числе, при прямых ударах молнии в провода ВЛ.
Места и способ расстановки разрядников РМКЭ-10 на ВЛ полностью совпадают с рекомендациями для РДИМ-10-1.5, так, для защиты от отключений при прямых ударах молнии, РМКЭ-10 устанавливаются по три штуки на опору на всех опорах защищаемого участка ВЛ. РМКЭ-10, как и РДИМ-10-1,5, рекомендуется применять и для организации защищенного подхода к подстанциям, для чего разрядники следует устанавливать на всех опорах подхода на расстоянии до 200 м от подстанции.
