ГИРМК-35

ГИРМК-35 (гирлянда изоляторов-разрядников мультикамерных) предназначена для молниезащиты воздушных линий электропередачи (ВЛ) трехфазного переменного тока классов напряжения 35 кВ. Гирлянда изоляторов-разрядников рассчитана для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

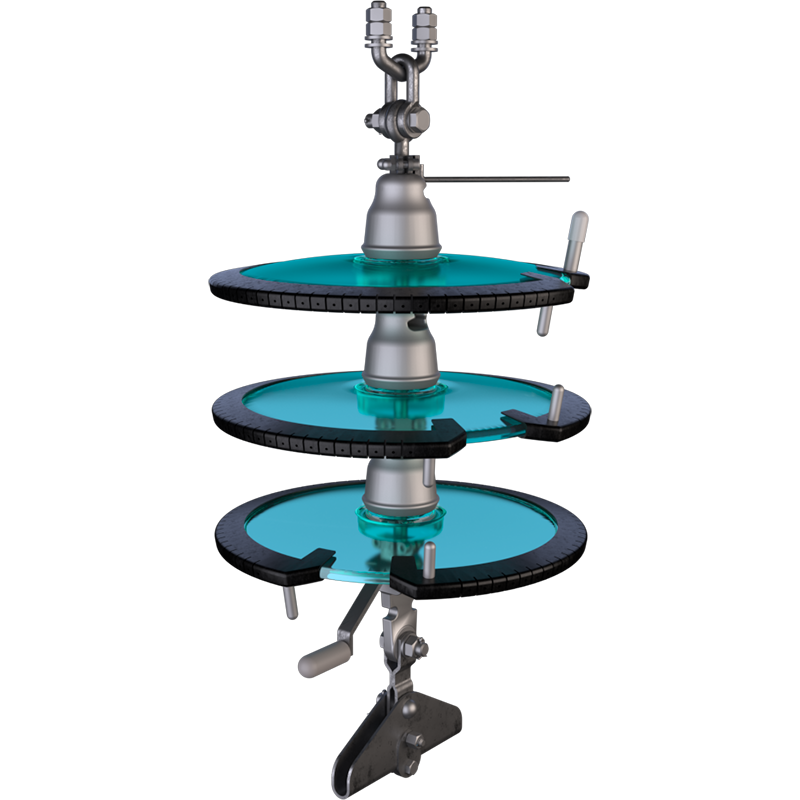

ГИРМК состоят из гирлянды изоляторов-разрядников мультикамерных (ИРМК) на основе тарельчатых стеклянных изоляторов U120. ИРМК-U120-УХЛ1 является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника. Его применение позволяет защитить воздушные линии электропередачи от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. Применение ГИРМК на ВЛ позволяет отказаться от грозозащитного троса. При этом снижается высота, масса и стоимость опор, а также стоимость всей ВЛ в целом и обеспечивается её надёжная молниезащита.





Принцип работы

Основу изолятора-разрядника составляет массово выпускаемый стеклянный тарельчатый изолятор U120AD, на который специальным образом установлены мультикамерная система (МКС). Это дополнение не приводит к ухудшению изоляционных свойств изолятора, но благодаря им он приобретает свойства разрядника.
МКС установлена по периметру ребра изолятора. Она занимает примерно пять шестых окружности ребра. У ИРМК-10 МКС состоит из 67 электродов, вмонтированных в
профиль из силиконовой резины. Между электродами выполнены отверстия, выходящие наружу профиля. Эти отверстия образуют миниатюрные дугогасящие камеры.От одного из концов МКС отходит верхний подводящий электрод, а от другого — нижний отводящий электрод.

Рис. 1. Схема, поясняющая начальный момент развития разрядов   Рис. 2. Схема, поясняющая завершающий момент развития разрядов 1. Профиль из силиконовой резины  2. Промежуточные электроды 3. Дугогосящая камера 4. Канал разряда

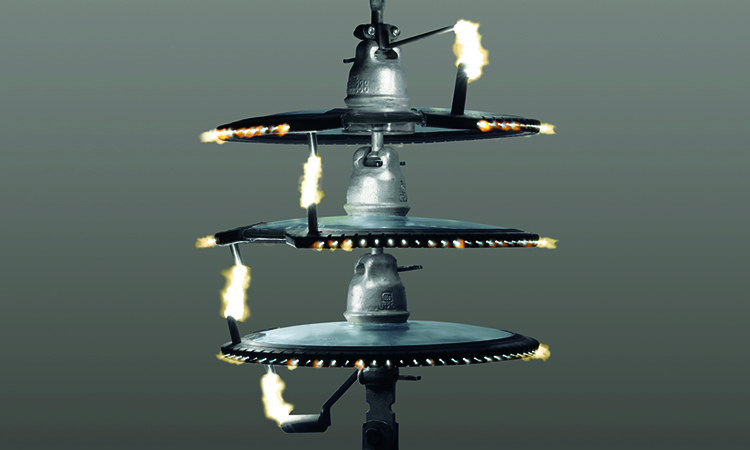

При воздействии перенапряжения на ИРМК сначала пробиваются искровые воздушные промежутки, а затем — МКС. При воздействии на МКС импульса грозового перенапряжения пробиваются промежутки между электродами. Благодаря тому, что разряды между промежуточными электродами происходят внутри камер, объёмы которых весьма малы, при расширении канала создаётся высокое давление, под действием которого каналы искровых разрядов между электродами перемещаются к поверхности изоляционного тела и далее – выдуваются наружу в окружающий изолятор-разрядник воздух. Вследствие возникающего дутья и удлинения каналов между электродами каналы разрядов охлаждаются, суммарное сопротивление всех каналов увеличивается, т. е. общее сопротивление разрядника возрастает, и происходит ограничение импульсного тока грозового перенапряжения. После срабатывания всех изоляторов-разрядников в гирлянде ток грозового перенапряжения отводится через опору в землю, в то же время по гирлянде протекает сопровождающий ток промышленной частоты. При переходе тока через ноль дуга гаснет и линия продолжает бесперебойную работу без отключения и АПВ. Максимальное время гашения сопровождающего тока составляет 10 мс.

Технические характеристики

Установка

ГИРМК предназначена для установки на ВЛ на опорах с подвесной изоляцией вместо стандартной гирлянды изоляторов и стыкуется со стандартной арматурой. На опорах с натяжной изоляцией ГИРМК устанавливается в шлейф (может потребоваться дополнительная арматура). Применение гирлянд ИРМК в качестве натяжных – строго запрещено!

Последовательность действий при сборке гирлянды из изоляторов-разрядников соответствует последовательности действий при сборке гирлянды из обычных изоляторов на новых ВЛ или при ревизии (замене) гирлянды изоляторов на уже эксплуатируемых ВЛ.
