ГИРМК-110

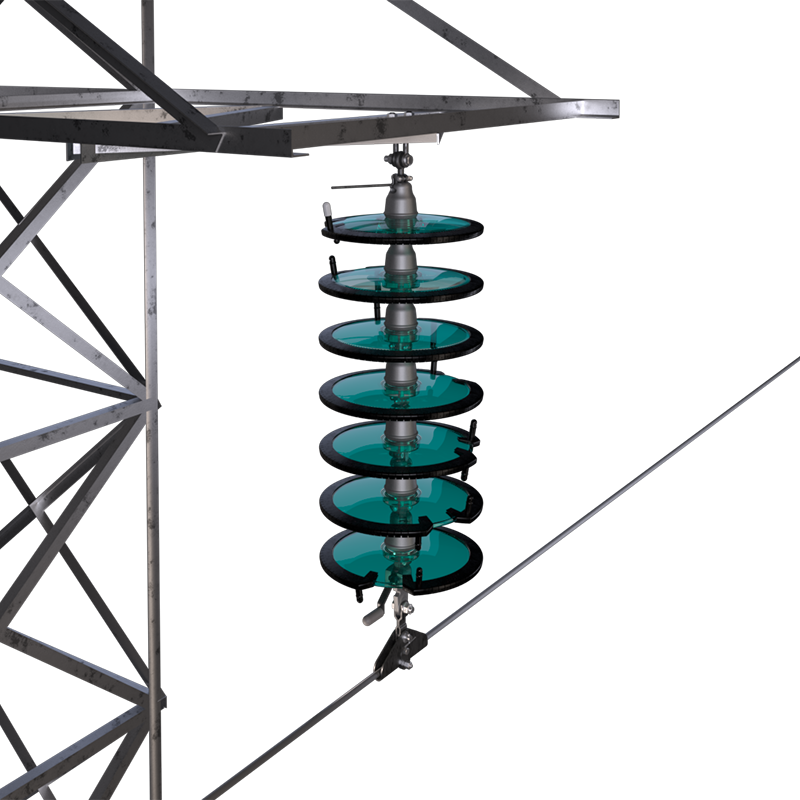

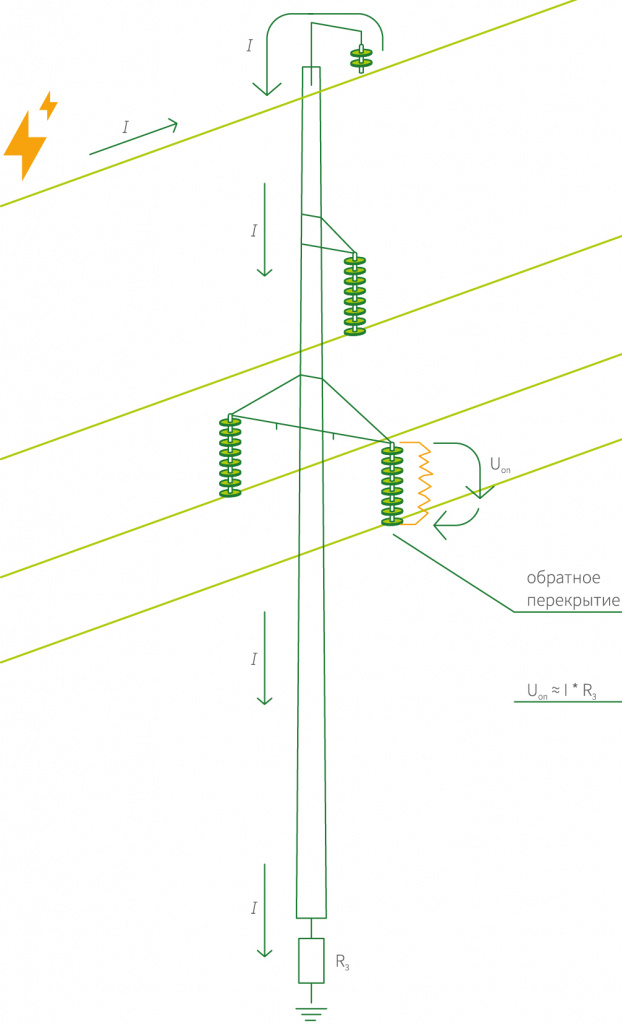

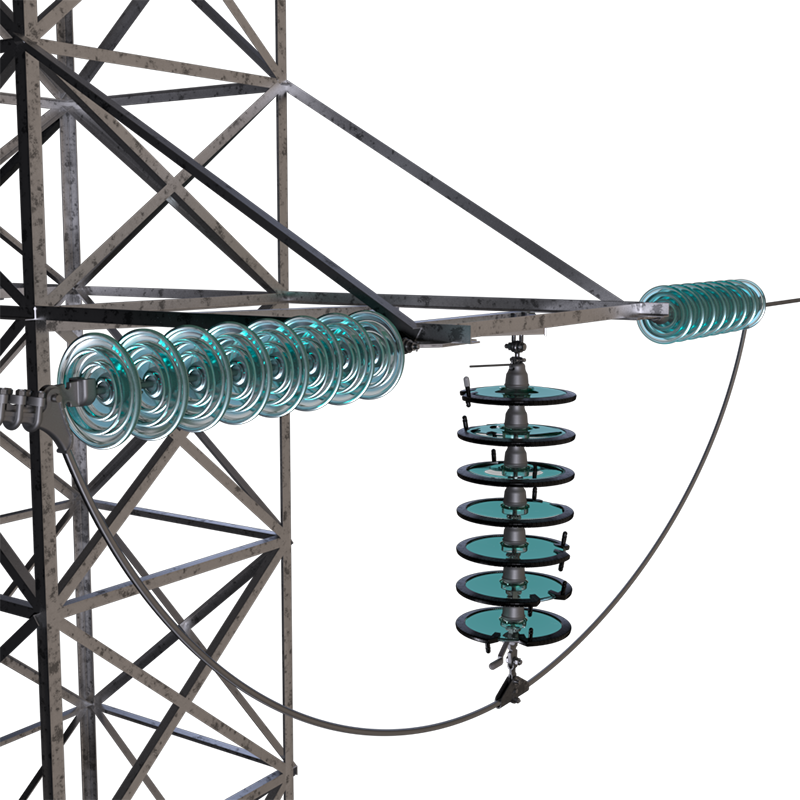

ГИРМК состоят из гирлянды изоляторов-разрядников мультикамерных (ИРМК) на основе тарельчатых стеклянных изоляторов U120. ИРМК-U120-УХЛ1 является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника. Его применение позволяет защитить воздушные линии электропередачи от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии.

Применение ГИРМК на ВЛ позволяет отказаться от грозозащитного троса. При этом снижается высота, масса и стоимость опор, а также стоимость всей ВЛ в целом, но обеспечивается её надёжная молниезащита.

При воздействии перенапряжения на ИРМК сначала пробиваются искровые воздушные промежутки, а затем — МКС. При воздействии на МКС импульса грозового перенапряжения пробиваются промежутки между электродами. Благодаря тому, что разряды между промежуточными электродами происходят внутри камер, объёмы которых весьма малы, при расширении канала создаётся высокое давление, под действием которого каналы искровых разрядов между электродами перемещаются к поверхности изоляционного тела и далее – выдуваются наружу в окружающий изолятор-разрядник воздух.

Вследствие возникающего дутья и удлинения каналов между электродами каналы разрядов охлаждаются, суммарное сопротивление всех каналов увеличивается, т. е. общее сопротивление разрядника возрастает, и происходит ограничение импульсного тока грозового перенапряжения. После срабатывания всех изоляторов-разрядников в гирлянде ток грозового перенапряжения отводится через опору в землю, в то же время по гирлянде протекает сопровождающий ток промышленной частоты. При переходе тока через ноль дуга гаснет и линия продолжает бесперебойную работу без отключения и АПВ. Максимальное время гашения сопровождающего тока составляет 10 мс.
