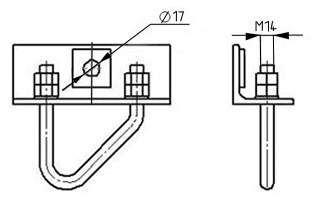

Анкерные узлы крепления УН(1) для монтажа ОКСН и ОКГТ
Предназначены для анкерного крепления ОКСН или ОКГТ на металлических опорах воздушных линий электропередачи. Для монтажа ОКСН рекомендуется использовать натяжные спиральные зажимы типа НСО-А2-П-Дк (Рмах/Рз). Крепление узлов осуществляется на заданной проектом высоте скобой к вертикальному уголку пояса опоры. При этом отверстие для крепления скобы СК (промежуточного звена) должно находиться в горизонтальной плоскости. Данные узлы рекомендуется использовать на угловых опорах. На одну анкерную опору устанавливается два натяжных узла типа УН(1).
Рабочая горизонтальная нагрузка узла не менее 70кН
| Наименование | Под существующий уголок | Масса зажима, кг. |
| УН(1)-70 | 63-70 | 1,36 |
| УН(1)-80 | 75-80 | 1,45 |
| УН(1)-90 | 90 | 1,53 |
| УН(1)-100 | 100 | 1,65 |
| УН(1)-110 | 110 | 1,74 |
| УН(1)-125 | 125 | 1,82 |
| УН(1)-140 | 140 | 2,00 |
| УН(1)-160 | 160 | 2,17 |
| УН(1)-180 | 180 | 2,31 |
| УН(1)-200 | 200 | 2,49 |
