Поддерживающие спиральные зажимы ПСО-Б2 -Дк
Применяются для крепления ОКСН к опорам ВЛ 35-220 кВ.
На протекторе поддерживающего зажима типа ПСО-Б2-Дк, в установленных проектом местах, могут быть установлены гасители вибрации.
| Наименование | Наружный номинальный диаметр кабеля, мм. |
Марка узла крепления | Максимальное растягивающее рабочее усилие кабеля, Fз, кН. |
Вертикальная нагрузка на зажим, кН, не менее | Длина зажима, L, мм. |
Прочность заделки, не менее, кН |
Масса зажима, кг. |
| ПСО-Б2-Дк | 8...12 | ПГ-30/12-20 | 0,5 | 30 | 2100 | 5 | 2,0..4,0 |
| 12...14 | ПГ-30/12-20 | 1,0 | |||||
| 14...22 | ПГ-30/18-28П(1) |
Обозначение зажима:
ПСО-Б2-Дк, где
П- поддерживающий;
С – спиральный;
О – для оптического кабеля;
Б2 – обозначение зажима для крепления
ОКСН к опорам ВЛ 35-220 кВ с длинной пролета до 300 м.
Дк – номинальный наименьший диаметр кабеля, для которого предназначен данный зажим.
В марке зажима указывается средний номинальный диаметр кабеля в диапазоне.
Комплектация:
 |
 |
 |

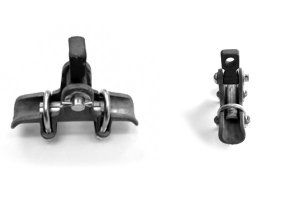

| ПГ-30/12-20 | ПГ-30/18-28П | ПГ-30/18-28 П1 |
- комплект отдельных спиралей изготовленных из стальной оцинкованной проволоки;
- узел крепления, сопрягаемый со стандартной линейной арматурой;
- комплектуются узлами крепления типа: ПГ-30/12-20, ПГ-30/18-28П(1) либо ПГ-30/18-28П.
Пример заказа
Необходим поддерживающий зажим для ОКСН с наружным диаметром 13,2+0,5 мм для подвески на ВЛ 35-220 кВ. Выбирается зажим марки ПСО-Б2-13, номинальный диаметр находится в диапазоне 13,0-14,0 мм.
