Изоляторы опорно-стержневые С4, ИП, ИПУ

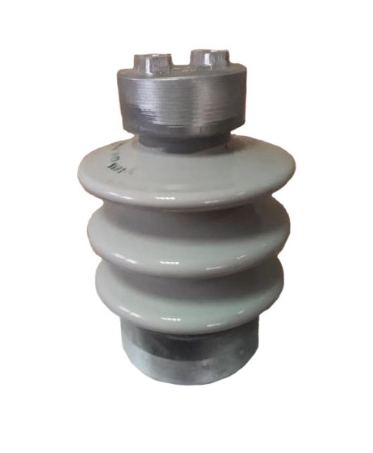

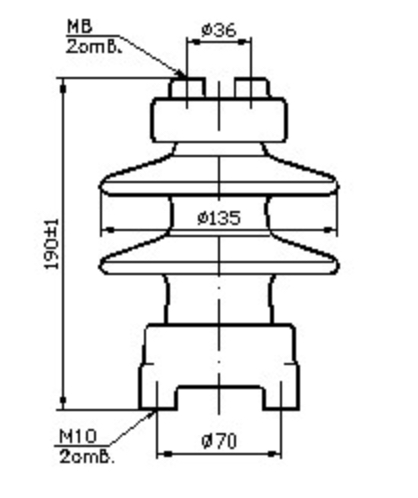

Изолятор С4-80
Применение: крепление токоведущих частей разъединителей РЛНД 10-400(630)
Тип: Проходной
Номинальное напряжение: 10 кВ
Импульсное напряжение: 80 кВ
Номинальные ток: 630 А
Минимальная разрушающая сила на изгиб: 4 кН
Длина пути утечки: 22-30 см.
Масса: 2,5-2,75 кг.

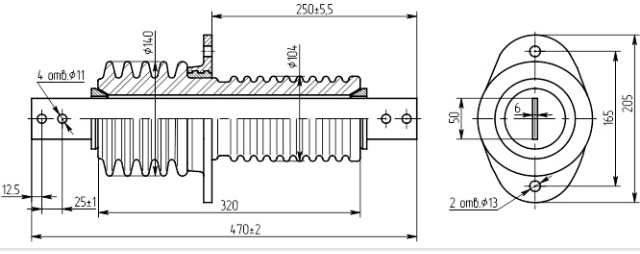

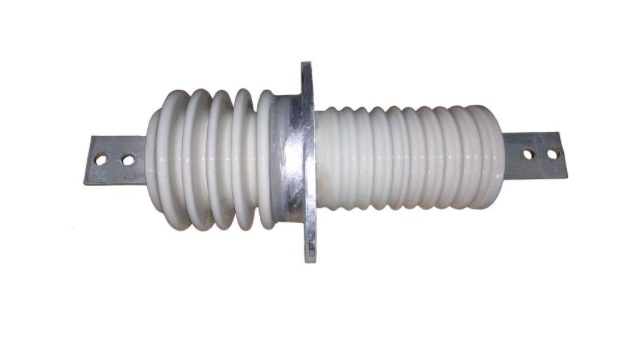

Изолятор проходной фарфоровый ИП-10/630-7,5
Тип: Проходной
Номинальное напряжение: 10 кВ
Импульсное напряжение: 80 кВ
Номинальные ток: 630 А
Минимальная разрушающая сила на изгиб: 7,5 кН
Масса: 6,2 кг.

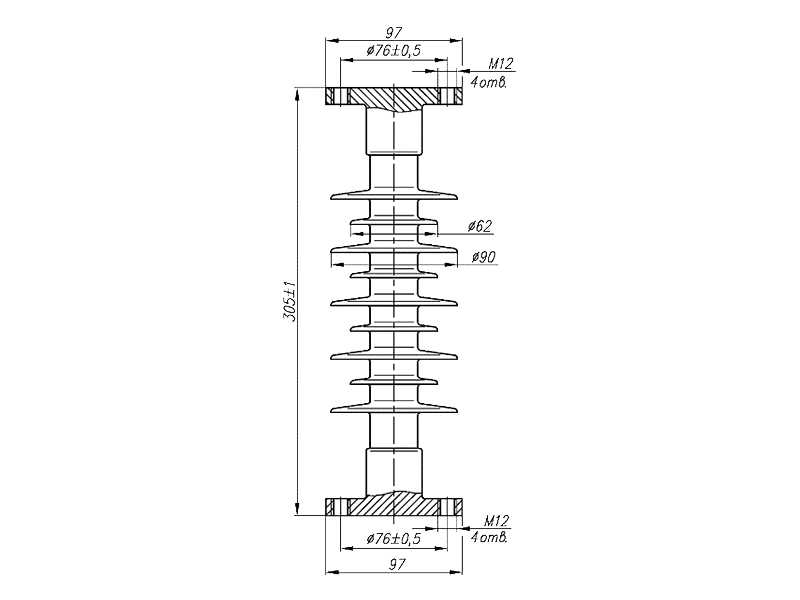

ИОСК-4/10-IV2 УХЛ1 Изолятор полимерный
ИОСК 4/10-IV-2V-2 УХЛ1— изолятор опорный стержневой полимерный с защитной оболочкой из кремнийорганической резины с нормированной разрушающей нагрузкой на изгиб 4 кН на номинальное напряжение 10 кВ для эксплуатации в районах до 4 степени загрязнения включительно по ГОСТ 9920, климатического исполнения УХЛ, категории размещения 1 — на открытом воздухе. Модификация изолятора: 2.
Опорные стержневые полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ИОСК 4/10 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 10 кВ. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1-2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изолятор имеет несколько модификаций по строительной высоте, длине пути утечки и размерам крепежных отверстий во фланцах.
Технические характеристики изоляторов ИОСК 4/10-IV-2V-2 УХЛ1:
| Наименование параметра | Значение |
|---|---|
| Номинальное рабочее напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 105 |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 66 |
|
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее |
28 |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 120 |
| Механическая разрушающая сила на изгиб, кH, не менее | 4 |
| Механический разрушающий крутящий момент, Hм, не менее | 150 |
| Длина пути утечки, мм, не менее | 500 |
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | IV |
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII |
| Вес, кг, не более | 1,9 |
| Фарфоровый аналог | С6-125-I УХЛ, Т |
