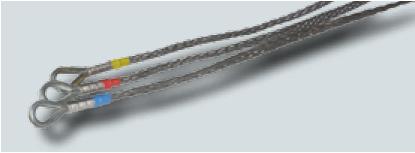

ЗАХВАТ-ЧУЛОК
Применяется для раскатки защищенных и неизолированных проводов на роликах и роликовых зажимах.
Чулки изготовлены из высокопрочного трощеного жгута и имеют полиэтиленовый чехол. Пластический материал не электропроводен, не подвержен коррозии и истиранию.
Раскатку проводов проводят таким образом, чтобы не повредить части линии, находящиеся в зоне раскатки.
Для безопасного приложения максимального усилия рекомендуется наложить бандаж из ПВХ-ленты шириной 50 мм в начале и в конце чулка.
|
Монтажные чулки ЧМ предназначены для захвата провода и соединения его с тросом-лидером при раскатке провода в анкерном пролете.
При раскатке провода СИП 2 и СИП 4 рекомендуется использовать совместно вертлюгом ВМ-15, особенно при монтаже длинных пролетов.
|
Обозначение (маркировка) |
Рабочая нагрузка, кН |
Разрушающая нагрузка, кН |
Диаметр провода, мм |
Длина, мм |
Цветовая маркировка |
Масса, кг |
|
ЧМ 10-20 |
15,0 |
30,0 |
10-20 |
1050 |
Желтый |
0,32 |
|
ЧМ 20-30 |
20-30 |
1100 |
красный |
0,32 |
||
|
ЧМ 30-40 |
30-40 |
1100 |
синий |
0,32 |
||
|
ЧМ 40-50 |
40-50 |
1115 |
черный |
0,43 |
