Анкерные зажимы
Назначение зажима НБ: Для крепления алюминиевых, сталеалюминиевых и медных проводов к натяжным изолирующим подвескам анкерных и анкерно-угловых опор.
Зажим натяжной болтовой НБ-2-6А и НБ-3-6В имеют корпус и прижимные плашки из алюминиевого сплава, что значительно сокращает потери от перемагничивания. Данная конструкция не требует применения алюминиевой пластины и не повреждает провода.
Зажим натяжной болтовой НБ-2-6А должен соответствовать ТУ 3449-004-40064547-01, а остальные зажимы должны соответствовать ТУ 3449-016-40064547-01.
Технические характеристики натяжных болтовых зажимов НБ
|
Обозначение |
Рис. |
Марка провода по ГОСТ 839-80 |
Прочность заделки провода, |
Диаметр каната, мм |
|
|
|
Разрушающая |
Масса, |
||
|
кН (тс), не менее |
нагрузка, |
кг |
|||||||||
|
|
B |
B1 |
B2 |
L |
L1 |
D |
кН, не менее |
|
|||
|
НБ-2-6
|
1 |
А95 |
11,73 (1,197) |
18 |
42 |
68 |
121 |
176 |
16 |
57 (5,81) |
1,87 |
|
А120 |
17,7 (1,800) |
||||||||||
|
А150 |
20,5 (2,088) |
||||||||||
|
А95 |
31,5 (3,214) |
||||||||||
|
А120 |
39,2 (4,001) |
||||||||||
|
АС70/11 |
21,1 (2,154) |
||||||||||
|
АС95/16 |
29,2 (2,976) |
||||||||||
|
АС120/19 |
37,4 (3,811) |
||||||||||
|
АС120/27 |
44,5 (4,540) |
||||||||||
|
АС150/19 |
41,7 (4,250) |
||||||||||
|
АС150/24 |
47,0 (4,798) |
||||||||||
|
НБ-3-6В
|
1 |
А150 |
20,5 (2,088) |
23 |
51 |
81 |
186 |
249,5 |
22 |
88,2 (9) |
2,84 |
|
А185 |
25,3 (2,581) |
||||||||||
|
А240 |
33,0 (3,367) |
||||||||||
|
А300 |
39,8 (4,063) |
||||||||||
|
М150 |
47,1 (4,808) |
||||||||||
|
М185 |
61,4 (6,259) |
||||||||||
|
М240 |
78,6 (8,012) |
||||||||||
|
АС150/19 |
41,7 (4,250) |
||||||||||
|
АС150/24 |
47,0 (4,798) |
||||||||||
|
АС150/34 |
56,4 (5,749) |
||||||||||
|
АС185/24 |
50,6 (5,162) |
||||||||||
|
АС185/29 |
53,7 (5,473) |
||||||||||
|
АС185/43 |
70,0 (7,137) |
||||||||||
|
АС205/27 |
55,5 (5,666) |
||||||||||
|
АС240/32 |
65,4 (6,668) |
||||||||||
|
АС240/39 |
70,7 (7,212) |
||||||||||
Зажим натяжной - назначение

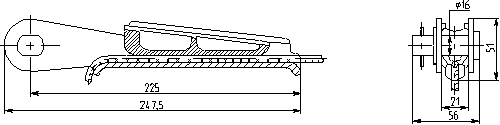

Зажим натяжной клиновой НК-1-1 применяется для крепления алюминиевых проводов сечением от 16 до 95 мм2 к натяжным подвескам анкерных и анкерно-угловых опор.
В зависимости от марки монтируемого провода зажим натяжной комплектуется соответствующим номером клина (см. таблицу).
Зажим натяжной должн соответствовать требованиям ТУ 34 13.10294-90.
Технические характеристики и цены зажима натяжного
|
Зажим натяжной - обозначение
|
Номер клина
|
Марка провода
|
Разрушающая
|
Масса,
|
|
по ГОСТ 839-80
|
нагрузка,
|
кг
|
||
|
|
кН, не менее
|
|
||
|
НК-1-1
|
1
|
А16, А25
|
43,9
|
1
|
|
1А
|
М16, М25
|
1,2
|
||
|
2
|
А25, А50
|
1
|
||
|
2А
|
М35, М50
|
1,2
|
||
|
3
|
А70, А95
|
1
|
||
|
3А
|
М70, М95
|
1,2
|
Зажим натяжной, Вы можете заказать через форму заявки на сайте либо по телефону у менеджеров компании. Цену на зажим натяжной уточняйте у наших менеджеров.
