Ограничитель перенапряжения LVA

Актуальность: Сегодня около 60% выхода из строя электрического оборудования происходит в результате возникновения импульсных перенапряжений, которые способны повредить чувствительные элементы техники, привести к возгораниям электрических приборов, что может стать предпосылкой к пожару.

Импульсные перенапряжения представляют из себя кратковременный скачок напряжения (менее миллисекунды), с амплитудой иногда многократно превышающей номинальное напряжение сети. Его причинами могут являться:

- удар молнии в магистральные провода ВЛ или воздушный ввод электропитания здания;
- удаленный удар молнии сопровождаемый индуктированными перенапряжениями на ВЛ или абонентском ответвлении от ВЛ для ввода электропитания в здание;

- процессы связанные с пере-ключениями трансформаторов и электродвигателей в системах электроснабжения, внезапные изменения нагрузки, отключение защитных автоматических выключателей или разъединителей;

- неустойчивые наводки с неопределенными амплитудами и частотами, которые являются следствием работы, например сварочных аппаратов.

Защита от перенапряжений возможна путем установки на фазные проводники устройств защиты от перенапряжений нелинейных (УЗПН).

Изделия сертифицированы в системе ГОСТ Р и прошли аттестацию ОАО «ФСК ЕЭС».

Устройства состоят из ОПН (ограничителя перенапряжений нелинейного) специальной конструкции, соответствующих адаптеров для подключения к проводам с одной стороны и к заземляющим спускам опор с другой стороны и предназначены для защиты линейной изоляции,
а также любого оборудования сетей 0,4 В от перенапряжений.

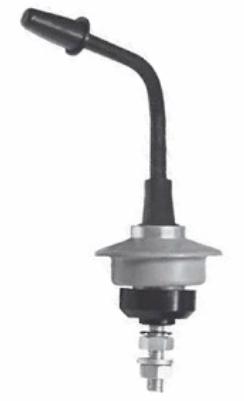

LVA-260-4 и LVA-250-4 с изолированным адаптером для подключения через прокалывающий ответвительный зажим

Принцип действия основан на нелинейности вольтамперной характеристикой рабочего элемента устройства (варистора). При рабочем напряжении активные токи через варистор не превышают долей миллиампера, а при перенапряжениях достигают сотен и тысяч ампер. Проще говоря, устройство в нормальном состоянии представляет собой разомкнутый ключ. Когда возникает импульсное перенапряжение, ключ замыкается и отводит импульсный ток в землю. При возникновении ненормированных воздействий (прямой удар молнии и др.) и повреждении варистора отделитель прерывает цепь заземления ограничителя тем самым, устраняя устойчивое короткое замыкание. При этом не происходит повреждения защищаемого оборудования и прерывания питания потребителя.

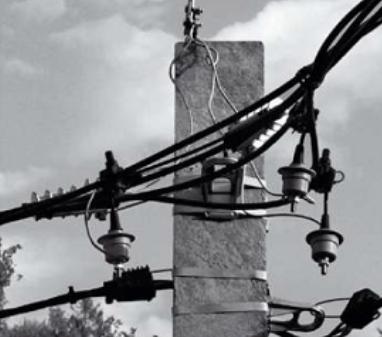

Ограничитель LVA целесообразно устанавливать исходя из рекомендаций ПУЭ 7-го изд. и ГОСТов серии «Электроустановки зданий» практически на всех абонентских ответвлениях от ВЛ предназначенных для ввода электропитания в здания. Кроме того, для защиты изоляции проводов и устранения распространения волн перенапряжений целесообразна установка этих устройств и на магистральных проводах ВЛ 0,4 кВ с СИП. Соответственно для защиты абонентских ответвлений предназначены УЗПН типа LVA-260, а магистральной части ВЛ типа LVA-450. Сегодня опытная эксплуатация этих устройств уже ведется в нескольких отечественных энергосистемах.

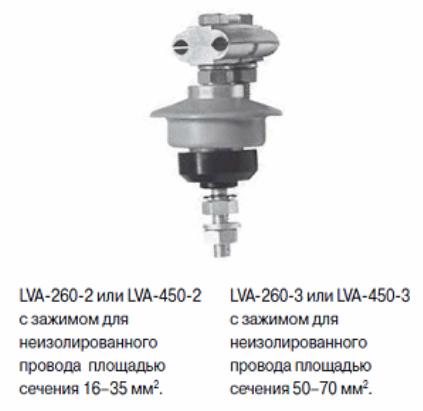

Исполнение ограничителя LVA-260-4 (LVA-450-4) подходит ко всем прокалывающим ответвительным зажимам на сечение проводника 25 мм2 (или диаметр 9 мм), рекомендуется применять зажим ОР-645. В комплект любого исполнения LVA входит медный изолированный заземляющий проводник, площадь сечения проводника 6 мм2, длина 1000 мм (рис. 2). Одной клеммой заземляющий проводник присоединяется болтовым соединением к ОПН (рис. 1), а другой клеммой, к заземляющему проводнику опоры через болтовое соединение зажима ПС-1-1 (рис. 3).

Обозначения для заказа: LVA-260-1 (2, 3, 4) или LVA-450-1 (2, 3, 4)

Ограничители перенапряжения LVA - технические характеристики
