Ответвительные прокалывающие зажимы с раздельной затяжкой болтов ОР 71В и ОР 72В
НАЗНАЧЕНИЕ: Предназначены для соединения нулевой жилы жгута СИП ВЛИ 0,4 кВ с заземляющим проводником, а так же для ответвления проводов от магистрали.
Соединение проводников и обеспечение надежного электрического контакта осуществляется прокалыванием изоляции на магистрали и зачистки на ответвлении.
КОНСТРУКЦИЯ: Зажимы позволяют многократно отсоединять и присоединять абонентские провода, не снимая зажим с магистрального провода.
Зажимы изготовлены из алюминиевого сплава и применяются для медных и алюминиевых проводников.
Контроль над усилием затяжки при прокалывании изоляции провода обеспечивается болтом с шестигранной срывной головкой шириной 10 мм.
Контактные части зажима обработаны тугоплавкой консистентной смазкой.
В комплекте с зажимом поставляется специальный защитный чехол, который обеспечивает высокий уровень защиты от влаги. Колпачок защитного чехла позволяет установить его на место только после срыва головки с зажима, обеспечивая возможность визуального контроля правильности монтажа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Наименование |
Рисунок |
Число проводов ответвления |
Сечение СИП в магистрали, мм² |
Сечение СИП на ответвлении, мм² |
Масса, кг, не более |
|

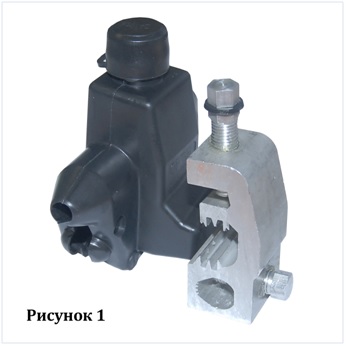

ОР 71В |
1 |
1 ответвление |
35-95 |
2,5/4-54 |
0,1 |
|

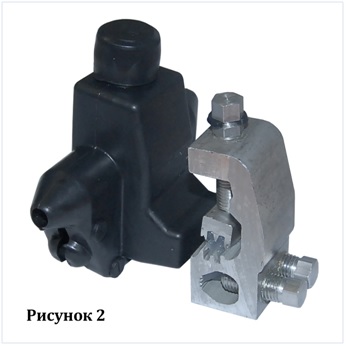

ОР 72В |
2 |
2 ответвления |
35-95 |
2х2,5/4-54 |
0,13 |
