Повторное заземление
Повторное заземление нулевого защитного проводника.
В электроустановках с глухозаземленной нейтралью до 1 кВ, при отсутствии возможности обеспечить достаточную электробезопасность при помощи защитного автоматического отключения, необходимо сооружать заземление. Для ВЛ 0,4 кВ заземление сооружается на опорах и называется повторным заземлением.
Повторное заземление – это преднамеренное присоединение в электроустановках до 1 кВ нулевого провода к заземляющему устройству, которое электрически может быть связанно или не связанно с заземляющим устройством источника электропитания. Повторное заземление нулевого защитного проводника уменьшает опасность поражения током, возникающим в результате одновременного обрыва нулевого защитного провода на линии и замыкания фазы на проводящие части электроустановки, которые не должны находиться под напряжением.
Сопротивление повторного заземления зависит от удельного сопротивления грунта и от количества заземлителей на линии. Общее сопротивление растеканию тока через заземлители линии (в том числе и естественные) в любое время года должно быть не более 10 Ом.

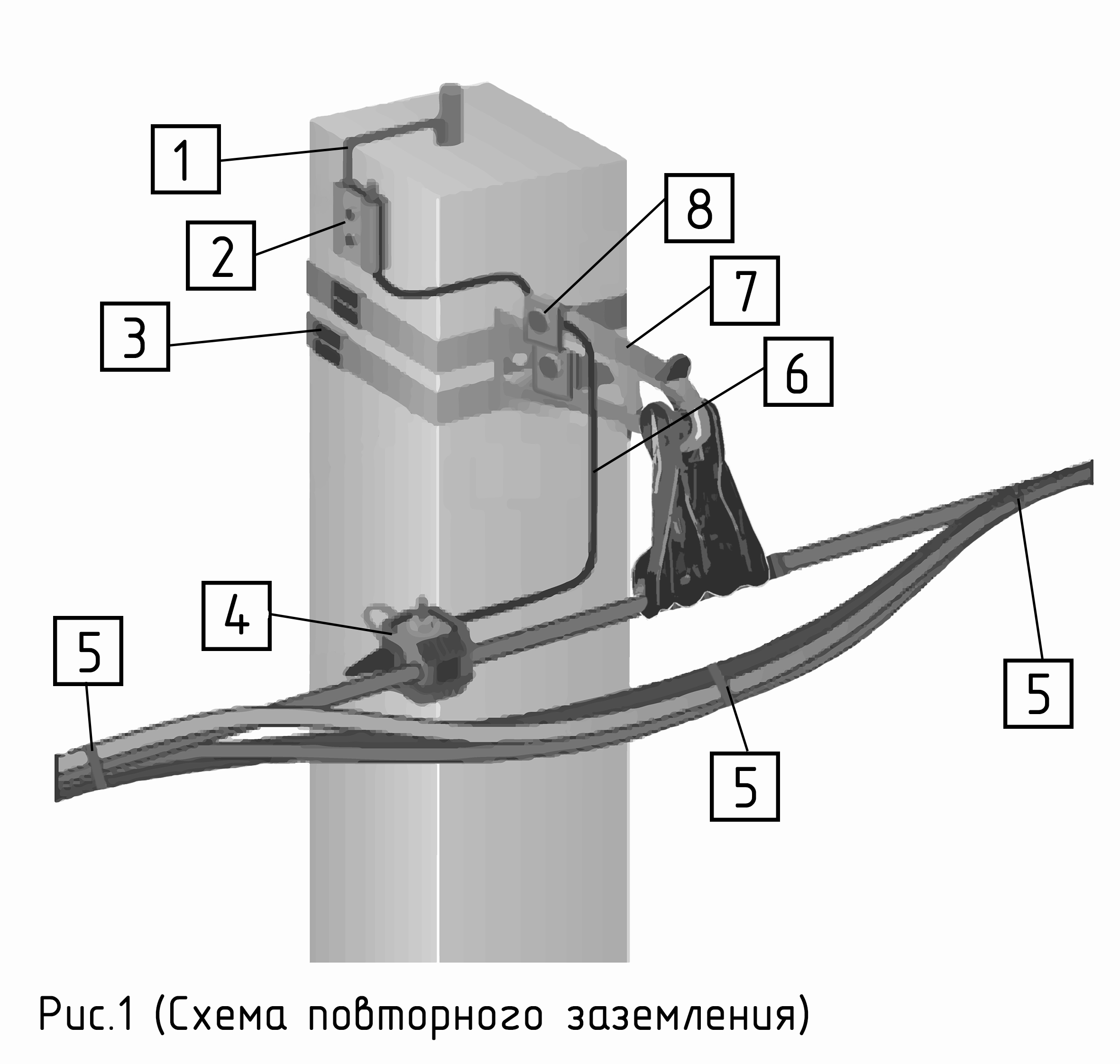

Заземляющие проводники для повторных и грозозащитных заземлений выполняют из круглой стали, проволоки или катанки диаметром не менее 6 мм. На железобетонных опорах, заземляющий проводник (заземляющий спуск, либо заземленную арматуру опоры) соединяют с нулевым заземленным проводом проводящей неизолированной перемычкой. Перемычку присоединяют к нулевому проводу с помощью специальной арматуры. (Рис. 1)
1 – Заземляющий спуск (проволока или катанка).
2 – Плашечный зажим ПС-1-1 А или ПС-2-1 А (выбирается по сечению заземляющего спуска и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).
3 – Скрепа C 20 (или бугель B 200).
4 – Переходной зажим ОН640 или ЗПВ (выбирается по сечению нулевой жилы провода СИП и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).
5 – Кабельные ремешки KR1, KR2 или KR3 (в зависимости от сечения провода СИП).
6 – Заземляющий проводник ЗП1М, ЗП2М или проводник другого типа.
7 – Промежуточная (поддерживающая) подвеска ES 1500.
8 – Плашечный зажим KZP 1 или KZP 2 (в зависимости от вида кронштейна и заземляющего проводника).

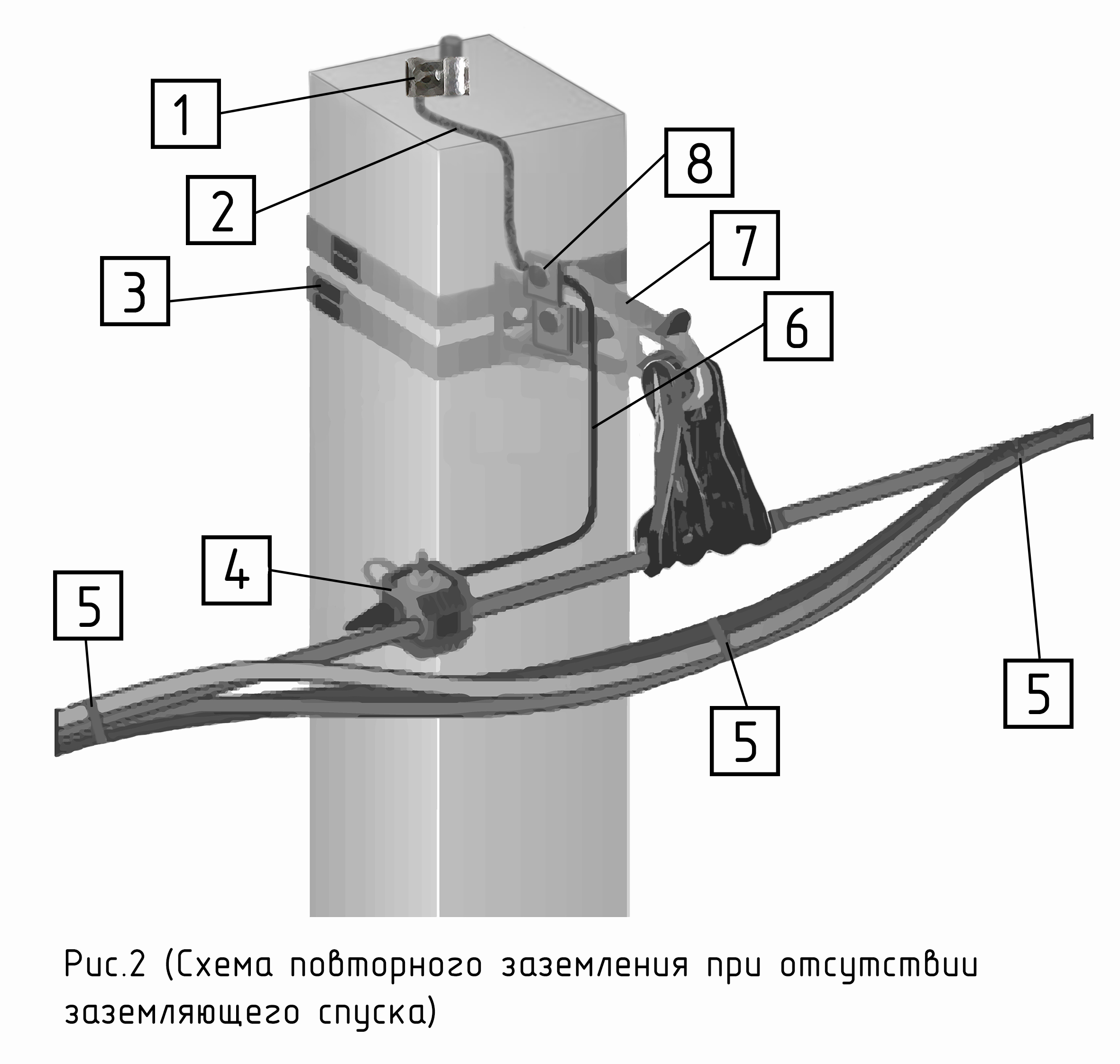

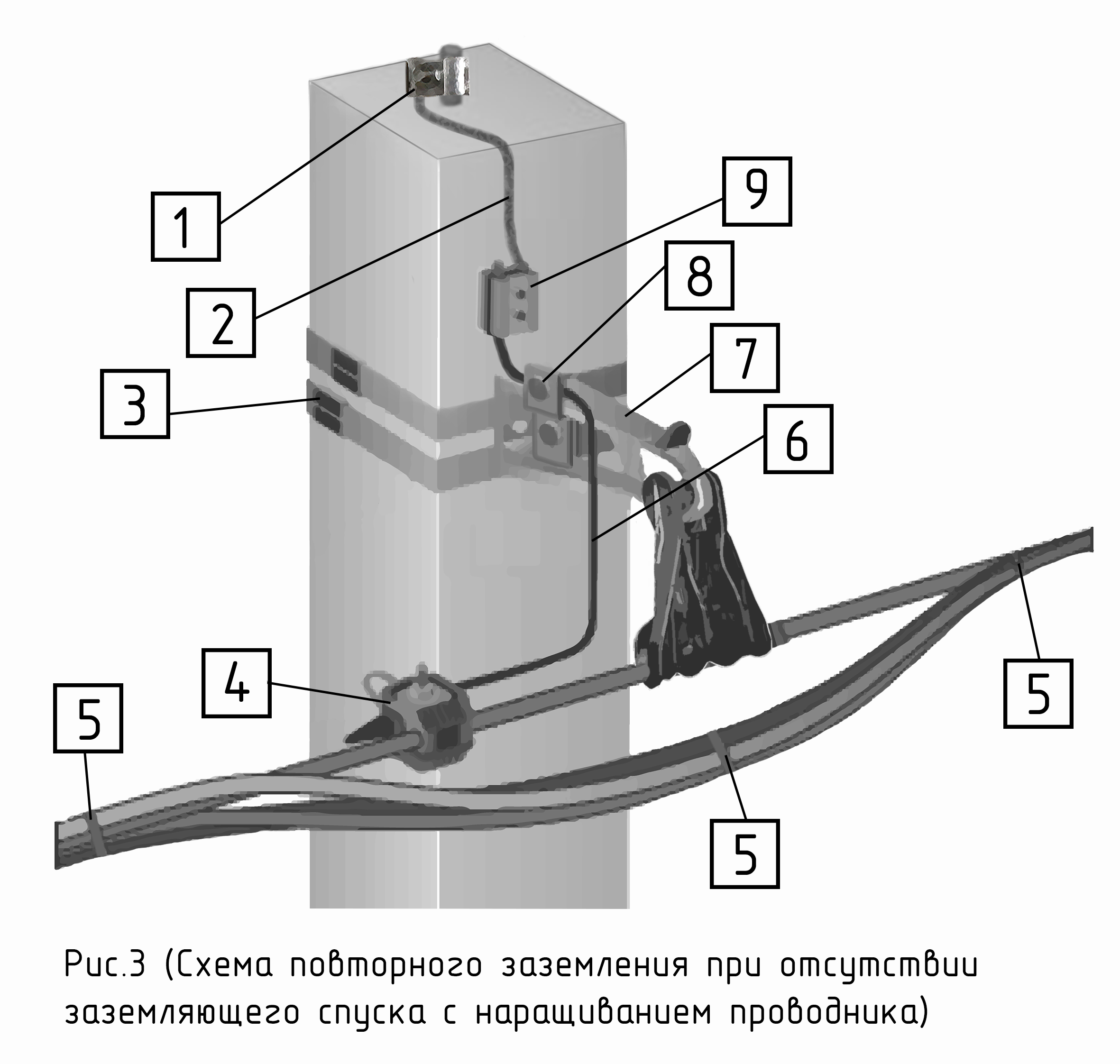

Зачастую на опоре отсутствует заземляющий проводник (Рис.2). При его отсутствии, повторное заземление можно выполнить напрямую с помощью соединительного плашечного зажима типа ЭЗК, которым заземляющий проводник присоединяется непосредственно к штырю опоры. При этом, в некоторых случаях, длины заземляющего проводника KZP для его присоединения к штырю опоры, может оказаться недостаточно. В таком случае, заземляющий проводник можно нарастить проволокой или катанкой, присоединив её к проводнику KZP с помощью плашечного зажима ПС-1-1 А, а затем присоединив проволоку или катанку к штырю опоры с помощью зажима ЭЗК. (Рис.3). Тем самым можно выполнить повторное заземление без сварки, используя только болтовые соединения.
1 – Зажим соединительный плашечный ЭЗК
2 – Проволока или катанка (для создания заземляющего спуска).
3 – Скрепа C 20 (или бугель B 200).
4 – Переходной зажим ОН640 или ЗПВ (выбирается по сечению нулевой жилы провода СИП и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).
5 – Кабельные ремешки KR1, KR2 или KR3 (в зависимости от сечения провода СИП).
6 – Заземляющий проводник ЗП1М, ЗП2М или проводник другого типа.
7 – Промежуточная (поддерживающая) подвеска ES 1500.
8 – Плашечный зажим KZP 1 или KZP 2 (в зависимости от вида кронштейна и заземляющего проводника).
1 – Зажим соединительный плашечный ЭЗК
2 – Проволока или катанка (для создания заземляющего спуска).
3 – Скрепа C 20 (или бугель B 200).
4 – Переходной зажим ОН640 или ЗПВ (выбирается по сечению нулевой жилы провода СИП и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).
5 – Кабельные ремешки KR1, KR2 или KR3 (в зависимости от сечения провода СИП).
6 – Заземляющий проводник ЗП1М, ЗП2М или проводник другого типа.
7 – Промежуточная (поддерживающая) подвеска ES 1500.
8 – Плашечный зажим KZP 1 или KZP 2 (в зависимости от вида кронштейна и заземляющего проводника).
9 – Плашечный зажим ПС-1-1 А или ПС-2-1 А (выбирается по сечению проволоки заземляющего спуска и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).
