Изоляторы штыревые
Изоляторы ШФ-10 предназначены для изоляции и крепления проводов ЛЭП и в РУ электростанций и подстанций переменного тока частотой до 100 Гц.
Для повышения надежности в районах с повышенным загрязнением на ВЛ и в элеткроустановках 10кВ применяют изоляторы ШФ-20, имеющие в полтора раза большую длину пути утечки.

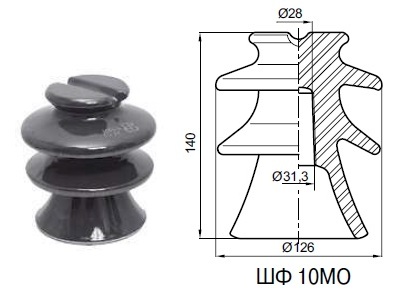

Технические характеристики изоляторов ШФ-10
Тип |
ГОСТ, ТУ
|
Минимальная механическая разрушающая нагрузка,
кН
|
Пробивное напряжение в изоляционной среде,
кВ
|
Выдерживаемое напряжение, кВ
|
Строитель-ная
высота,
мм
|
Масса,
кг
|
||
частотой
50 Гц
(в сухом состоянии), мм
|
частотой 50 Гц
(под дождем), мм
|
импульсное напряжение 1,2/50 +/-,
кВ
|
||||||
ШФ-10Г (10 кВ)
|
ТУ 3493-133-00111120-96
|
12,5
|
160
|
65
|
100
|
256
|
140
|
1,9
|
ШФ-10МО (10 кВ)
|
ГОСТ 1232
|
12,5
|
120
|
63
|
80
|
260
|
140
|
1,4
|

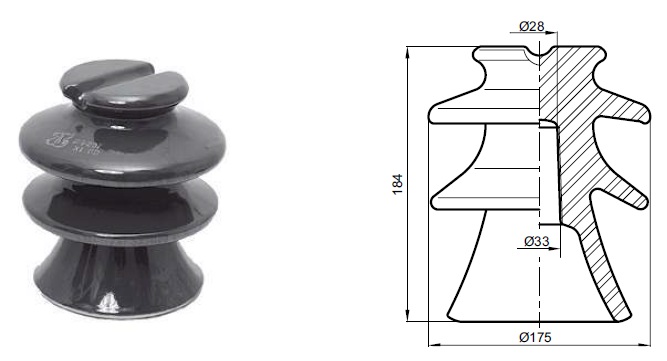

Изоляторы ШФ-20 предназначены для изоляции и крепления провода на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением до 20 кВ включительно частотой
до 100 Гц. Эксплуатируются при температуре окружающего воздуха от -60 до +50 0С. При монтаже изолятора ШФ-20 на штырь не требуется применения полимерного колпачка. Изоляторы должны соответствовать требованиям ГОСТ 1232.
Технические характеристики изоляторов ШФ-20
Тип |
Рисунок |
Минимальная механическая разрушающая нагрузка, |
Длина пути утечки, |
Выдерживаемое напряжение частотой 50 Гц, кВ, не менее |
Масса, |
|
в сухом состоянии |
под дождем |
|||||
ШФ-20 МО (ШФ-20 В, ШФ-20Г) |
1 |
13 |
400 |
85 |
65 |
3,4 |
ШФ-20 ГО |
1 |
13 |
400 |
85 |
65 |
3,5 |
ШФ-20 УО (ШФ-20 Г1) |
2 |
13 |
32,5 |
85 |
45 |
3,27 |

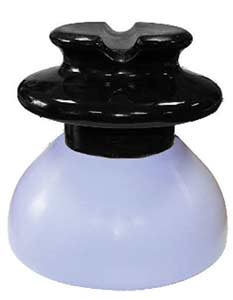

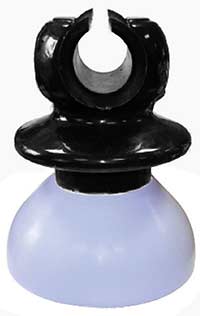

Новые полимерные штыревые изоляторы ШПФ-10А и ШПФ-10Б
Предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ и ОРУ подстанций переменного тока напряжением 6-10 кВ частотой до 100 Гц при температуре окружающего воздуха от – 60 до + 50 °С.
Провод может быть закреплен как в желобе, так и на шейке изолятора. Монтируется на стандартных штырях с использованием колпачков типа «К» и «КП».
Конструкция изолятора модификации «А» позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам – без применения раскаточных роликов. Это сокращает трудоемкость и время монтажа. После раскатки, провод должен быть закреплен в желобе или на шейке изолятора на прямых участках линии. На угловых опорах провод должен быть закреплен на шейке изолятора.
Изоляторы ШПФ-10А и ШПФ-10Б изготавливаются по ТУ 3494-014-82442590-2010. Изоляторы сертифицированы в системе ГОСТ Р.
ПРЕИМУЩЕСТВА новых изоляторов ШПФ-10 перед изоляторами старых типов ШФ-10 и ШС-10
- значительно увеличено напряжение сквозного пробоя (более чем на 40 % по сравнению с изолятором ШФ-10 и более чем на 20% по сравнению с изолятором ШС-10);
- улучшены влагоразрядные характеристики в условиях загрязнения, что обеспечивается высокой гидрофобностью кремнийорганической поверхности изолятора;
- снижена масса изолятора – соответственно уменьшены расходы на транспортировку;
- значительно снижен уровень потерь на бой изоляторов при транспортировке и монтаже.
Изоляторы ШПФ имеют, также, ряд преимуществ по сравнению с разработанными ранее изоляторами типа ШП, ШПК и ШПУ, т.к. в отличие от них имеют фарфоровый силовой элемент, обеспечивающий высокую механическую и электрическую прочность изолятора (в изоляторах ШП, ШПК и ШПУ механическая прочность обеспечивается наличием двух стальных силовых элементов, между которыми находится тонкий слой кремнийорганической резины, не обеспечивающий, должных механических характеристик и электрической прочности).
Изоляторы ТФ-20П - описание
Изоляторы предназначены для изоляции и крепления провода на ВЛ электропередачи, линий связи и радиотрансляционных сетей напряжением до 0,4 кВ.
Изготавливаются в соответствии с требованиями ТУ 3494-039-51165501-2006 в климатическом исполнении УХД категории размещения 1.
Технические характеристики изоляторов ТФ-20П
Тип |
Нормированная механическая разрушающая сила при изгибе, |
Выдерживаемое напряжение частотой 50 Гц, кВ, не менее |
Пробивное напряжение в изоляционной среде, |
Сопротивление изоляции,MΩ, не мнее |
Строительная высота, |
Длина пути утечки, не менее, |
Масса, |
|
в сухом состоянии |
под дождем |
|||||||
ТФ-20П |
8,0 |
24,0 |
8,0 |
46 |
105 |
54,0 |
118,0 |
0,06 |

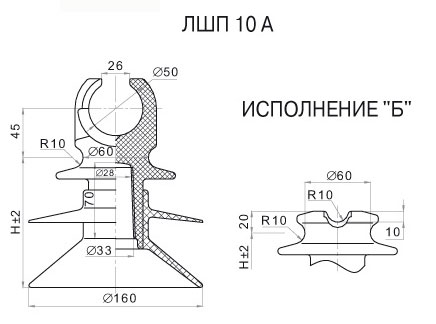

Назначение изоляторов ЛШП-10
ЛШП-10 применяется для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ. Максимальная частота - 100 Гц, Рабочая температура окружающего воздуха: -60 - +500С.
Особенности монтажа
Провод крепится в желобе или на шейке изолятора. Монтируется на стандартные штыри с использованием колпачков типа «КП» или «К». Конструкция изоляторов модернизации «А» позволяет осуществлять раскатку СИП-3 непосредственно по изоляторам без применения раскаточных роликов. Это существенно сокращает время монтажа и уменьшает его стоимость. На прямых участках линии провода крепятся в желобе или на шейке изолятора и при повороте линии – на шейке изолятора.
Преимущества изоляторов ЛШП-10
Предлагаемые изоляторы ЛШП-10 обладают следующими преимуществами:
- высокие влагоразрядные характеристики в условиях загрязнения;
- отсутствие боя при транспортировке;
- высокой надежности с течением времени;
- механическая надежность за счет использования композитных силовых элементов.
-

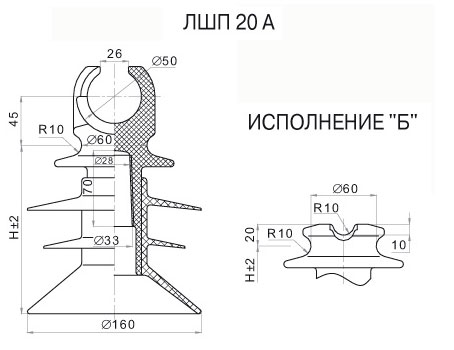

Назначение изоляторов ЛШП
ЛШП-20 предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ, частотой до 100 Гц при температуре окружающего воздуха от – 60 до + 50 0С.
Особенности монтажа
Провод крепится в желобе или на шейке изолятора. Монтируется на стандартных штырях с использованием колпачков типа «К» или «КП». Конструкция изоляторов модернизации «А» позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам без применения раскаточных роликов, что существенно сокращает время монтажа и уменьшает его стоимость. На прямых участках линии провода крепятся в желобе или на шейке изолятора и при повороте линии – на шейке изолятора.
Преимущества ЛШП-20
-
- Высокие влагоразрядные характеристики в условиях загрязнения.
- Отсутствие боя при транспортировке.
- Сохранение высокой надежности с течением времени.
- Высокая механическая за счет использования композитных силовых элементов.

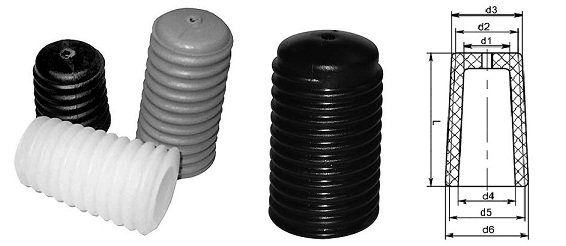

Колпачки типа К применяются для крепления штыревых изоляторов воздушных линий электропередач. соответствуют требованиям ТУ-3493-01-45649212-2000
Технические характеристики колпачков К
Марка колпачка |
d1, |
d2, |
d3, |
d4, |
d5, |
d6, |
L, |
К-5 | 15 | 18,5 | 22,0 | 16,9 | 22 | 28 | 35 |
К-6 |
19 |
27,5 |
31,5 |
19,6 |
32,9 |
35,9 |
43 |
К-7 |
21 |
27,5 |
31,5 |
23,9 |
32,9 |
35,9 |
43 |
К-9 |
23 |
27,5 |
31,5 |
27,9 |
35 |
38 |
70 |
К-10 |
21 |
27,5 |
31,5 |
25,9 |
35 |
38 |
70 |
Марка колпачка |
Применяемость колпачков для |
|
Изолятора типа |
С диаметром верхней части штырей, |
|
К-5 | ТФ-20П, ТФ-20, ТФ-16, ТФ-12, НС-18 | 16 |
К-6 |
ШФ 10Г |
20 |
К-7 |
ШФ 10Г |
22 |
К-9 |
ШФ 20Г |
24 |
К-10 |
ШФ 20Г |
22 |
КП-22 |
|
22-24 |
КП-34 |
ШФ 35В |
34 |
Марка колпачка |
Сила, приложенная |
Сила, приложенная |
Диаметр |
К-5 | 0,3 (30) | 4 (400) | 16 |
К-6 |
0,735 (75) |
2 (200) |
20 |
К-7 |
3,5 (350) |
22 |
|
К-9 |
10 (1000) |
24 |
|
К-10 |
10 (1000) |
22 |
