ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЯ НЕЛИНЕЙНЫЕ (ОПН)


Ограничители перенапряжения нелинейные (ОПН)



Ограничитель перенапряжений нелинейный (ОПН) - аппарат, предназначенный для защиты изоляции электрооборудования от грозовых и коммутационных перенапряжений. Представляет собой последовательно соединенные металлооксидные варисторы без каких либо искровых промежутков, заключенные в изоляционный корпус. Защитное действие ОПН объясняется высоконелинейной характеристикой варисторов, их сопротивлением от нескольких порядков МегаОм в закрытом состоянии и милиамперными токами при рабочем напряжении до нескольких Ом в открытом состоянии и десятками тысяч ампер на волне перенапряжения.


Расшифровка условного обозначения типа ограничителя:

ЩПНп (ф) I/II/III/IV/V Ухл 1(2)

О — ограничитель;

П — перенапряжений;

Н — нелинейный;

п (ф) — в полимерном (фарфоровом) корпусе;

I — класс напряжения сети, кВ;

II — наиболее длительно допустимое рабочее напряжение, кВ;

III — номинальный разрядный ток, 10,5 кА;

IV — класс пропускной способности;

V — степень загрязнения изоляции по ГОСТ 9920;

УХЛ — климатическое исполнение по ГОСТ 15150.

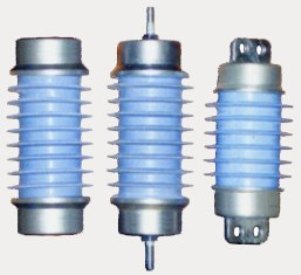

Ограничители перенапряжения нелинейные (ОПН):

ОПНп-0,22 УХЛ1, 2 ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,2




Ограничители перенапряжений нелинейные (далее – ограничители) типов ОПНп- 0,22 УХЛ1,2 ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,ХЛ2 предназначены для защиты изоляции электрооборудования сетей переменного тока частотой 50 Гц с номинальным напряжением 0,22, 0,38 и 0,66 кВ соответственно от коммутационных и грозовых перенапряжений.

Ограничители предназначены для работы в районах с умеренным и холодным климатом и промышленной атмосферой на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.

Ограничители представляют собой защитные аппараты опорного исполнения, содержащие оксидно-цинковый варистор, заключенный в герметизированный корпус из кремний- органической резины (для категории размещения «1») или полимерного материала (для категории размещения «2»).

Ограничители соответствуют требованиям технических условий ТУ 3414-001-59487440- 2003.

Характеристики ограничителей перенапряжений типа ОПНп-0,22 УХЛ1,2; ОПН-0,38 УХЛ1,2; ОПНп-0,66 УХЛ1,2.

Наименование параметра
ОПНп-0,22
ОПНп-0,38
ОПНп-0,66
Класс напряжения сети, кВ
0,22
0,38
0,66
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВдейств
0,26
0,40
0,80
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А
3000
Расчетный ток коммунитационных перенапряжений на волне 30/60 мкс, А
125

Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений 8/20 мкс с амплитудой:
250 А
2500 А
5000 А

0,85
0,97
0,99

1,4
1,6
1,7

2,8
3,2
3,4
Остающиеся напряжение при расчетном токе коммутационных перенапряжений, кВ, не более
0,78
1,3
2,6

Пропускная способность ограничителя:
а) 20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А
б) 20 импульсов тока 8/20 мкс с амплитудой, А


125
3000


125
3000


125
3000



Ограничитель перенапряжений нелинейный (далее – ограничитель) типаОПНп-10КВ предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных перенапряжений в сетях напряжением 10 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.



Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.

Ограничитель представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.

Данные ограничители рекомендуется устанавливать взамен разрядников РВО-10, РВП-10, РВМ-10*, РВРД-10*.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 3414- 001-59487440-2003.

Характеристики ограничителей перенапряжения типа ОПНп-10 кВ

Наименование параметра
Норма для исполнения по Uнд, кВ
1
2
3
Класс напряжения сети, кВ 10
Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств:
10,5
11,5
12,0

Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств:
а) 20 мин.
б) 10 с
в) 1 с
г) 0,15 с



12,2
14,1
15,5
16,3



12,8
14,8
16,2
17,0



13,3
15,4
16,9
17,8
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А 10000
Классификационное напряжение при активной состовляющей переменного тока 1 мА, кВ ампл., не менее 450

Остающиеся напряжение, кВ, не более, при токе грозовых перенапряжений с амплитудой:
а) 1000 А
б) 5000 А
в) 10000 А
г) 20000 А


28,8
30,4
32,3
37,3


32,1
34,0
36,6
42,3


34,0
36,0
38,8
44,9

Остающиеся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой:
а) 150 А
б) 500 А



24,5
26,0



27,2
29,0



29,2
31,0
Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой 10000 А
34,6
39,2
41,5

Пропускная способность ограничителя:
а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А
б) 20 импульсов тока 8/20 мкс с амплитудой, А
в) 2 импульса большого тока 4/10 мкс с амплитудой, кА


450
10000
100
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее
18,5
20,3
21,1
* Используется только при параллельном подключении не менее двух ОПН.

Габаритные размеры ограничителей перенапряжений типа ОПНп-10 кВ

Тип ограничителя
Н-1 (УХЛ 1)/(УХЛ 2), мм
Н-2 (УХЛ 1)/(УХл 2), мм
ОПНп-10 кВ опорный
180/120
190/130
