Светильники уличные



Фото Наименование светильника Артикул Тип лампы Мощность лампы Габаритные размеры, мм Нетто, кг
Длина Ширина Высота

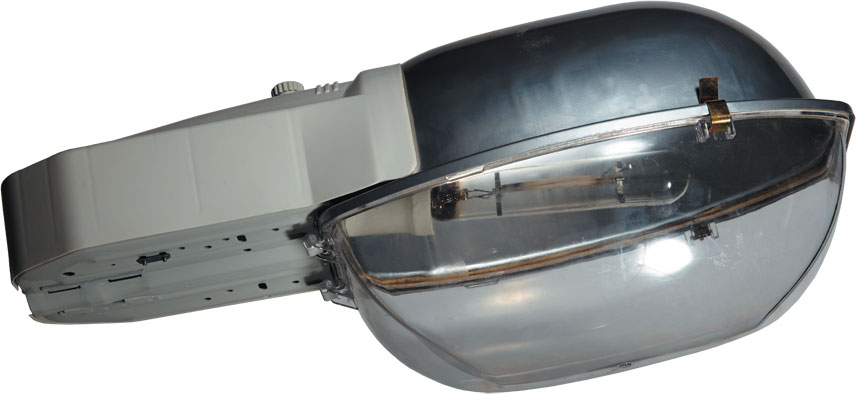

Светильник РКУ 16-125-114 под стекло SQ0318-0039 ДРЛ 125 690 335 155 3,6
Светильник РКУ 16-250-114 под стекло SQ0318-0040 ДРЛ 250 690 335 155 4,3
Светильник РКУ 16-400-114 под стекло SQ0318-0041 ДРЛ 400 690 335 155 5,5
Светильник ЖКУ 16-100-114 под стекло SQ0318-0042 ДНаТ 100 690 335 155 3,9
Светильник ЖКУ 16-150-114 под стекло SQ0318-0043 ДНаТ 150 690 335 155 4,8
Светильник ЖКУ 16-250-114 под стекло SQ0318-0044 ДНаТ 250 690 335 155 4,6
Светильник ЖКУ 16-400-114 под стекло SQ0318-0045 ДНаТ 400 690 335 155 7,7
Стекло для светильников РКУ 16 и ЖКУ 16 SQ0318-0046     440 335 155 0,7
Фото Наименование светильника Артикул Тип лампы Мощность лампы Габаритные размеры, мм Нетто, кг
Длина Ширина Высота
Светильник РКУ 97-125-001 без стекла TDM SQ0318-0009 ДРЛ 125 485 245 100 2,52
Светильник РКУ 97-125-002 со стеклом TDM SQ0318-0010 ДРЛ 125 485 245 180 2,9
Светильник РКУ 97-250-001 без стекла TDM SQ0318-0011 ДРЛ 250 485 245 100 3,3
Светильник РКУ 97-250-002 со стеклом TDM SQ0318-0012 ДРЛ 250 485 245 180 3,7
Светильник РКУ 06-125-004 без стекла TDM SQ0318-0014 ДРЛ 125 635 280 120 3,1
Светильник РКУ 06-125-002 под стекло TDM SQ0318-0015 ДРЛ 125 635 280 120 3,13
Светильник РКУ 06-250-004 без стекла TDM SQ0318-0016 ДРЛ 250 635 280 120 3,8
Светильник РКУ 06-250-002 под стекло TDM SQ0318-0017 ДРЛ 250 635 280 120 3,84
Светильник РКУ 06-400-004 без стекла TDM SQ0318-0022 ДРЛ 400 635 280 120 4,99
Светильник РКУ 06-400-002 под стекло TDM SQ0318-0023 ДРЛ 400 635 280 120 5,02
Светильник ЖКУ 06-100-002 под стекло TDM SQ0318-0018 ДНаТ 100 635 280 120 3,46
Светильник ЖКУ 06-150-002 под стекло TDM SQ0318-0019 ДНаТ 150 635 280 120 4,27
Светильник ЖКУ 06-250-002 под стекло TDM SQ0318-0020 ДНаТ 250 635 280 120 4,08
  Стекло для светильников РКУ 06 и ЖКУ 06 SQ0318-0021       280 120 0,55
Светильник РКУ 02-125-014 комп., без стекла TDM SQ0318-0035 ДРЛ 125 675 300 160 4,1
Светильник РКУ 02-125-012 комп., под стекло TDM SQ0318-0028 ДРЛ 125 675 300 160 4,1
Светильник РКУ 02-250-014 комп., без стекла TDM SQ0318-0036 ДРЛ 250 675 300 160 5,1
Светильник РКУ 02-250-012 комп., под стекло TDM SQ0318-0026 ДРЛ 250 675 300 160 5,1
Светильник РКУ 02-400-014 комп., без стекла TDM SQ0318-0037 ДРЛ 400 675 300 160 5,7
Светильник РКУ 02-400-012 комп., под стекло TDM SQ0318-0029 ДРЛ 400 675 300 160 5,7
Светильник ЖКУ 02-070-012 комп.,под стекло TDM SQ0318-0033 ДНаТ 70 675 300 160 3,9
Светильник ЖКУ 02-100-012 комп., под стекло TDM SQ0318-0031 ДНаТ 100 675 300 160 4,2
Светильник ЖКУ 02-150-012 комп., под стекло TDM SQ0318-0030 ДНаТ 150 675 300 160 4,8
Светильник ЖКУ 02-250-012 комп., под стекло TDM SQ0318-0027 ДНаТ 250 675 300 160 5,9
Светильник ЖКУ 02-400-012 комп., под стекло TDM SQ0318-0032 ДНаТ 400 675 300 160 9,05
  Стекло для светильников РКУ 02 и ЖКУ 02 SQ0318-0034       300 120 0,55

СВЕТИЛЬНИКИ КОНСОЛЬНЫЕ УЛИЧНЫЕ ЖКУ 16

 Светильники ЖКУ-16 консольные предназначены для освещения улиц и дорог с высокой, средней и слабой интенсивностью движения транспорта (категории А и Б), дворов, железнодорожных платформ, территорий школ и детских садов, автостоянок

Преимущества:

Детали светильника ЖКУ не подвержены коррозии.

Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.

Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.

Применение корпуса-отражателя позволяет уменьшить количество деталей и снизить массу и стоимость светильника.

Крышка к отсеку.

ПРА крепится одним специальным винтом и открывается без применения инструмента.

Светильник прост и удобен в монтаже и обслуживании.

Модификация "Б" имеет широкую боковую кривую силы света и может применяться для освещения улиц и дорог шириной до40 м.

Конструкция:

Основание штампованное из стального проката с порошковым покрытием.

Крышка отсека ПРА из термостойкой ударопрочной пластмассы.

Корпус-отражатель изготовлен методом глубокой вытяжки из алюминиевого проката с последующей электрохимической полировкой и анодированием.

Защитное стекло из светостабилизированного поликарбоната.

Патрон закреплен на отражателе.

Уплотняющая прокладка из войлока.

Модификация 001 с защитным стеклом.

Модификация 002 без защитного стекла.

Климатическое исполнение: У1,ХЛ1.

 Установка и обслуживание:

Светильники ЖКУ рекомендуется устанавливать на Г-образных кронштейнах опор под углом 15-20° к горизонту, диаметр трубы оголовника кронштейна48 мм. Высота установки светильников 6-12 м.

Для технического обслуживания светильника необходимо вывернуть специальный винт, прикрепляющий пластмассовую крышку к отсеку ПРА, и снять крышку. Это обеспечит свободный доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами, а также к деталям для крепления светильника на кронштейн опоры (скобам, болтам, гайкам).

Для замены лампы светильника необходимо открыть два замка на защитном стекле. Повернуть защитное стекло на шарнире в вертикальное положение. Это обеспечит свободный доступ к оптическому отсеку и лампе с патроном.

Сборку светильника производить в обратной последовательности.

Технические характеристики светильника ЖКУ

Наименование

Коэффициент
мощности, не менее

Тип лампы

Номинальная мощность
лампы, Вт

Патрон

КПД %,
не менее

Максимальный коэффициент
использования по освещенности

Тип кривой
силы света

Степень защиты IP
опт. отсека

Степень защиты IP
отсека ПРА

Масса, кг

ЖКУ 16-70-001/002

0,85

ДНаТ

70

Е27

72

RS=0.44 KS=0.25

широкая боковая

IP54/IP23

IP23

6,4

ЖКУ 16-100-001/002

0,85

ДНаТ

100

Е40

72

RS=0.47 KS=0.25

широкая боковая

IP54/IP23

IP23

6,5

ЖКУ 16-150-001/002

0,85

ДНаТ

150

Е40

75

RS=0.44 KS=0.25

широкая боковая

IP54/IP23

IP23

6,6

ЖКУ 16-250-001/002

0,85

ДНаТ

250

Е40

76

0.35

широкая осевая

IP53/IP23

IP23

6,8

ЖКУ 16-250-001/002 "Б"

0,85

ДНаТ

250

Е40

77

RS=0.47 KS=0.25

широкая боковая

IP54/IP23

IP23

6,8

ЖКУ 16-400-001/002

0,85

ДНаТ

400

Е40

74

0.36

широкая осевая

IP54/IP23

IP23

8,3

РКУ 16-125-001/002

0,85

ДРЛ

125

Е27

72

RS=0.35 KS=0.29

широкая боковая

IP54/IP23

IP23

5,3

РКУ 16-250-001/002

0,85

ДРЛ

250

Е40

72

RS=0.37 KS=0.31

широкая боковая

IP54/IP23

IP23

6

РКУ 16-400-001/002

0,85

ДРЛ

400

Е40

72

0.36

широкая осевая

IP54/IP23

IP23

7,3



Уличные светильники ЖКУ 74, РКУ 74

НАЗНАЧЕНИЕОсвещение улиц, дорог, площадей с высокой, средней и малой интенсивностью движения транспорта (категории А, Б и В), дворов, железнодорожных платформ, территорий прилегаемых к общественным и жилым зданиям и сооружениям, автопарковок, а также для освещения промышленных помещений (цехов, корпусов) при условии отсутствия в окружающей среде агрессивных компонентов.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип светильникаЦокольКПД светильника, %Cos фСтепень защитыКривая силы светаРазмеры, мм
L*H*B
Масса, кг
РКУ 74-(125).01/02 Е27 Не менее 70 0,9 IP54 Д 650х315х300 4,5
РКУ 74-(250-400).01/02 Е40 Д 5,5
ЖКУ 74-(100).01/02 Е27 Ш 4,9
ЖКУ 74-250.01/02 Е40 Ш 6,5

Диапазон рабочих температур от -45° до +50°.

ТИП ИСТОЧНИКА СВЕТА

НАТРИЕВЫЕ лампы типа ДНаТ мощностью 100, 150,250 Вт

РТУТНЫЕ лампы типа ДРЛ мощностью 125, 250, 400 Вт

КРИВЫЕ СИЛЫ СВЕТА

ЖКУ74-25

РКУ74-250

ГАБАРИТНЫЕ РАЗМЕРЫ

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • современный дизайн;
  • корпус выполнен из ударопрочного и термостойкого пластика, обеспечивающего долговечную эксплуатацию в условиях умеренного и холодного климата
  • рассеиватель светильника (защитное стекло) выполнен из современного материала «Дакрил» с высокой светопропускной способностью ( до 96%) и не подвержен воздействию ультрафиолета;
  • светоотражатель светильника выполнен из зеркального анодированного алюминиевого листа, котрый обеспечивает должные оптические характеристики и устойчив к воздействиям окружающей среды, сохраняет свои параметры всё время эксплуатации;
  • светильник имеет малый вес;
  • кронштейн, надежно закрепленный в корпусе светильника, конструктивно разделяет его на оптический и дроссельный отсеки. Благодаря такой конструкции, ПРА заменяется быстро и легко;
  • защита от пыли и влаги обеспечивается уплотнительными элементами из вспененного полиуретана.

УСТАНОВКА И ОБСЛУЖИВАНИЕ

  • светильники данной серии рекомендуется устанавливать на Г-образных кронштейнах под углом 15— 20 градусов к горизонту;
  • рекомендуемая высота установки светильников 6 — 10м;
  • для технического осмотра и замены лампы светильника необходимо открыть замки, соединяющие защитное стекло с корпусом. При этом защитное стекло примет вертикальное положение, что обеспечит свободный доступ к оптическому и дроссельному отсекам. Сборку светильника следует производить в обратной последовательности.
